2024年03月17日

🆕1979年【I.C.モリタニ ラィガー 1/12scale 童夢零 (P-2ver.)】トイラジ収集のキッカケとなった童夢零をホビラジ化し、スピンターンも可能に…春になったら屋外走行の予定❢レア度★★★★☆

.
*Yahoo!blogはサービス終了となり、全てlivedoor blogに移行致しました。旧blogの新しいURLはこちらとなります。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

【ノスタルジックホビートイラジ旧館】
http://radicon2017.blog.jp/

*移行ついでにタイトルを変更しました。
*コメントは最新記事のみ可能な様です。
*全部で60本の記事が掲載されています。





いおた。トイラジ Instagram & Twitter🎶

https://www.instagram.com/iota_toyrc/

https://twitter.com/ToyRadi_Kan2016


全国のトイラジ好きな皆さん、お久し振りです❢さて、本日も『イオタ。トイラジ秘宝館』から選りすぐりの逸品を御紹介していきます。今回は1979年に発売された【ICモリタニ ラィガー 1/12scale 童夢P-2】を取り上げます。


【Radi-Can】カテゴリー作成しました。
http://radicon.blog.jp/archives/cat_404071.html?ref=sp_article_footer_category

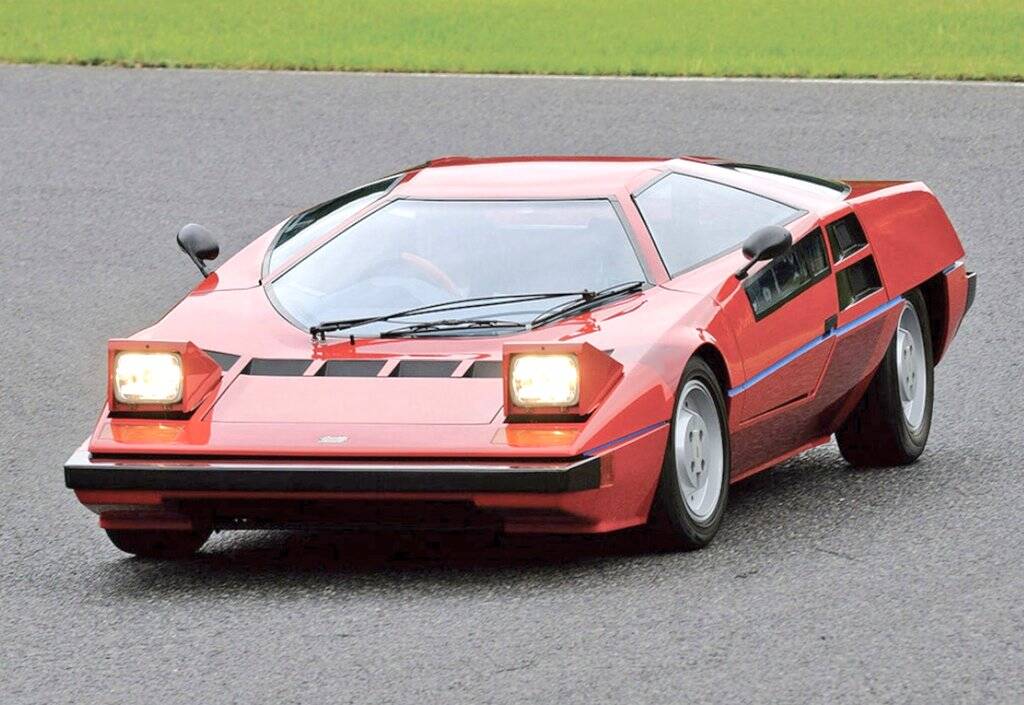

【童夢P-2 実車サーキット走行シーン】



全国のトイラジファンの皆さん、大変ご無沙汰しております❢旧TwitterやInstagramではちょくちょく新たなトイラジを紹介していますが、blogの方はスッカリ億劫になってしまい申し訳ありません。


-pgr5xd


さて今回は改造するのに約一年もかかったモリタニ製の童夢P-2(零の赤ver.)のホビラジ化の模様を披露したいと思います。ジャンク品を安く入手し、最初に薄汚いボディーを洗浄したのが約一年前…。


-fkaf4w


そこから実車に近付ける為に窓枠やエアインテーク等を黒いサインペンで塗装したり、細い結束バンドで自作したフロントワイパーやホビラジ用のドアミラーを追加したり、ドアノブやサイドインテーク、リアデュフューザーもステッカーで再現してみました。


-liycqm


こちらは元々ウインカー機能が付いてますが、トイラジ基板は取り去ったのでステアリングにスイッチ端子を取り付け、ハンドル操作をすると物理的にウインカーが点滅するようにしました。


ykm4bi


元のウインカー電球は取り除いてLEDに変換し、テールランプや青いアンダーネオンも追加しています。それらのLEDは角型9V乾電池で点灯します。マフラーはリアモーターの振動でアフターファイヤーが点滅するようにしました。


-2ulq33


ボディーとシャーシは開閉しやすいようマグネットマウント化、前輪サスペンションを追加、割れた後輪ゴムタイヤはタミヤ製に交換、380型リアモーターはスポーツチューンに換装、中間ギアを外してローギア設定からハイギアに変更しスピードUPさせてます。


-xeff27


ホビラジメカはアンプはホビーウイング1060、LiPoバッテリーはWLtoysの8.4V/ 3800mAhで車体の乾電池BOXにピッタリはまりました(一部加工)。ステアリングは元のサーボにサーボ基板を繋いで利用しています。


r7d130


苦労した点…前輪にサスペンションを付与するとボディーに干渉してしまい、前輪の位置を下げる必要がありました。LED関連は配線繋ぎが少し面倒。ウインカーのスイッチ端子とテールランプの部品が取れやすい等。


-1i8gfk


全体的に大した改造ではないので時間のある方なら二、三ヶ月もあれば完成すると思いますが、半年くらい放置していたので完成が遅れました。ボディーは細かい塗装等により実車に近付いたと思います。


-hhm1h


最高速度は参考値でMax50km/hですが、ハイギア設定なので狭い部屋だと真価を発揮出来ません…来月辺りに屋外走行も予定していますのでお楽しみに…。私、イオタ。のトイラジ収集の原点が、このモリタニの童夢零でした。それでは、またいつか…❢


aecd34



【モリタニ 童夢P-2】速度計測50km/h




【モリタニ 童夢P-2】マフラー点滅




【モリタニ 童夢P-2】試験走行①




【モリタニ 童夢P-2】試験走行②




【モリタニ 童夢P-2】スピンターン




【モリタニ 童夢P-2】コレが元々の走り




【懐かしのトイラジ大集合~動画一覧】

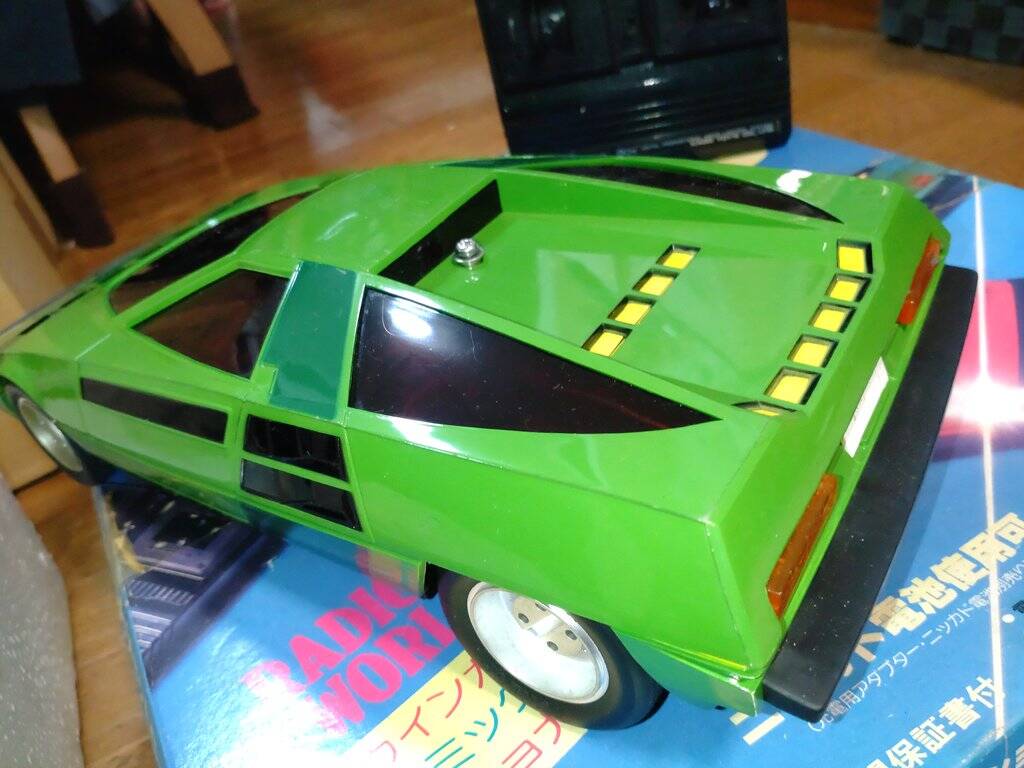

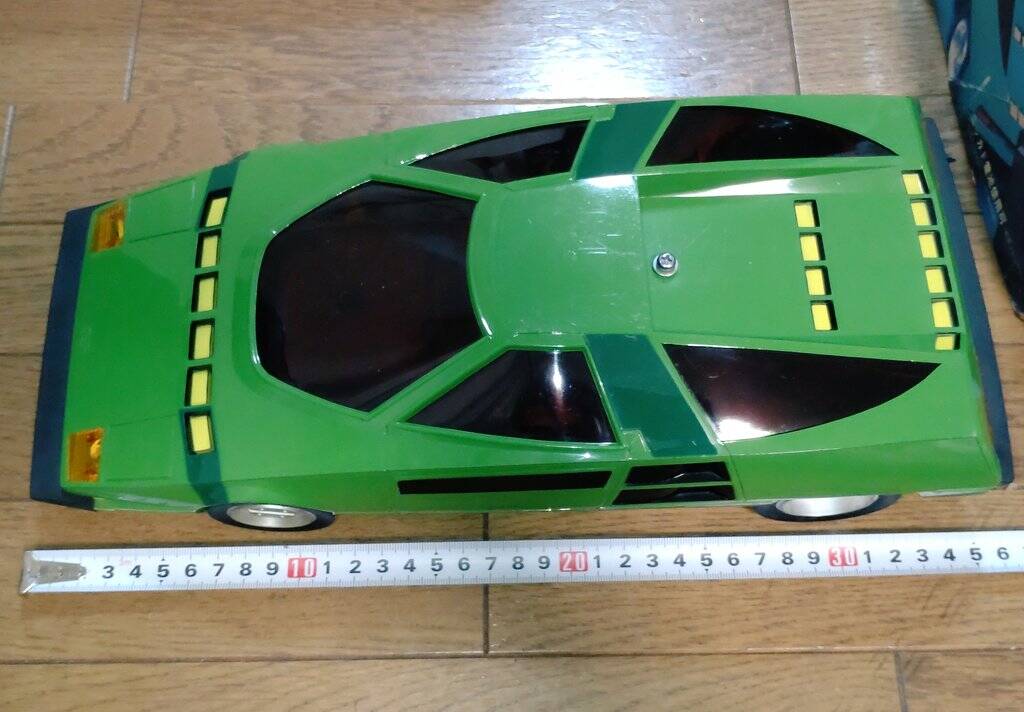

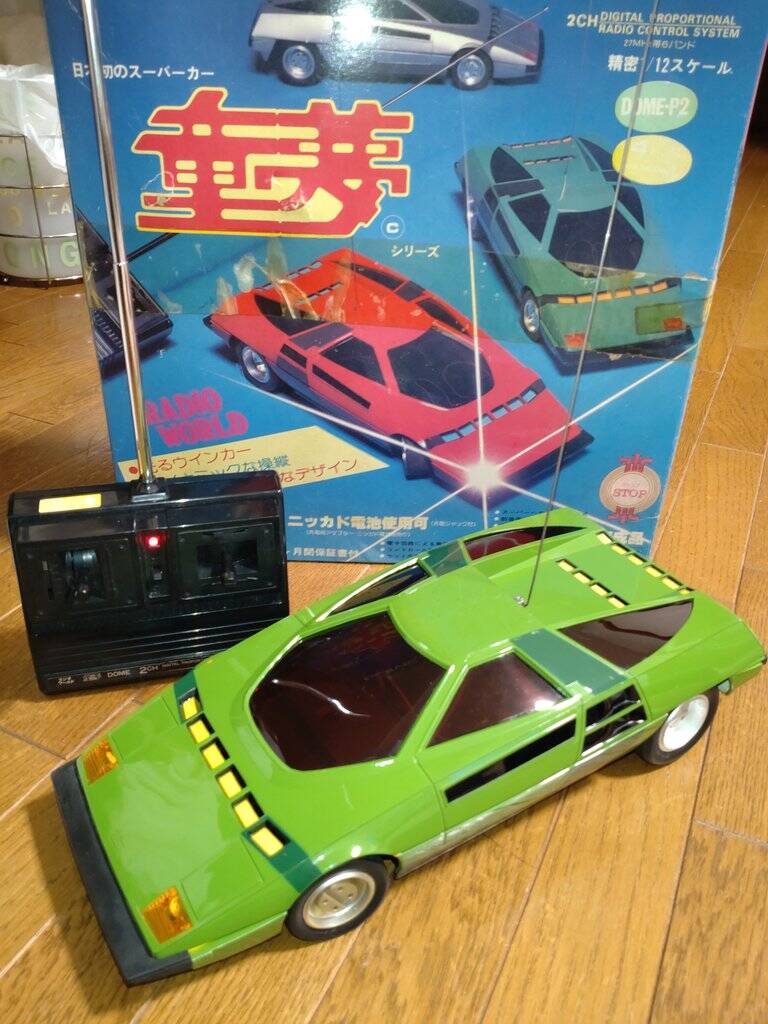

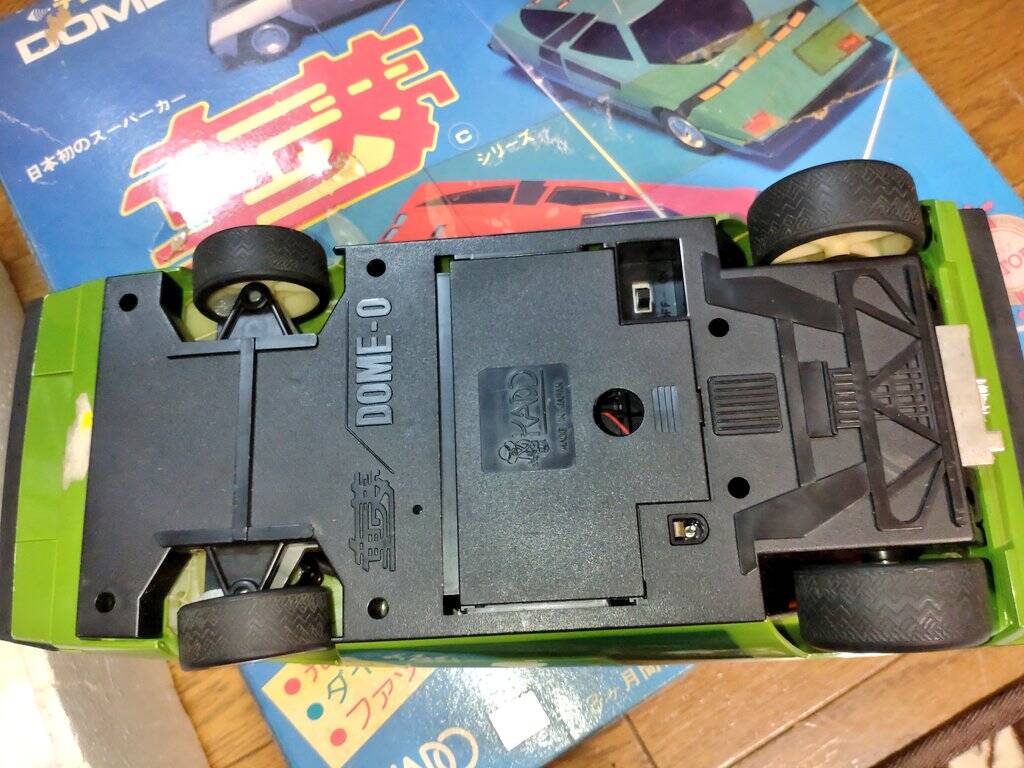

Normal仕様のトイラジ記事はコチラ→1978年【I.C.モリタニ ライガー 1/12 童夢-零】ウインカー点滅が人気の童夢零…稀少なP-2版は完動品でした!レア度★★★★☆【ノスタルジックホビートイラジ館】by イオタ。
http://radicon.blog.jp/archives/20521186.html



改造したP-2(上)と、元のトイラジの比較
-15s7hb


fw1rvc


344zj7


svn751


IMG_20240318_055055


内部メカの比較…上がホビラジ化した方
budwuc



【童夢-零/童夢P-2 Wikipedia】
https://ja.wikipedia.org/wiki/%E7%AB%A5%E5%A4%A2-%E9%9B%B6
-ar4qiv

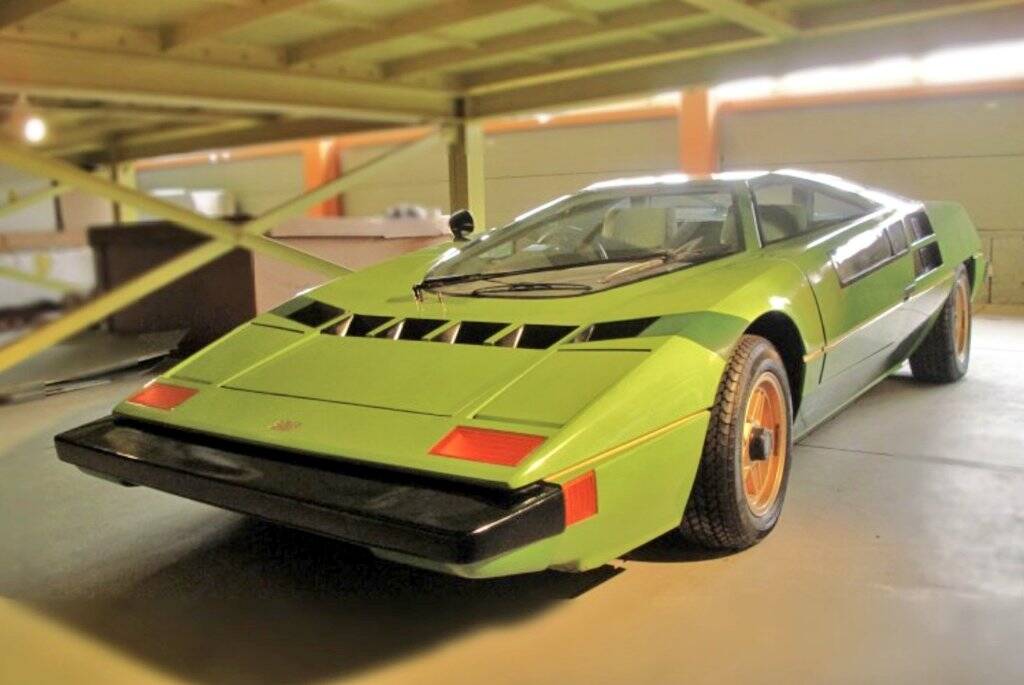

実車は滋賀の童夢本社に展示されている
ymvz0f

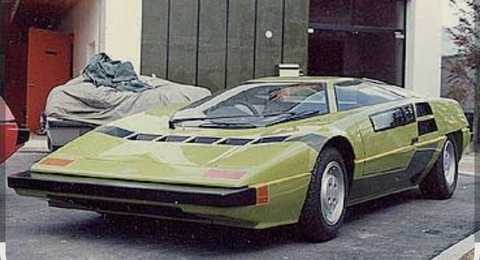

いつかはP-2の実車も拝見したいところ…
-j3yk82


今回は廉価版の2.4Ghz送信機を使用した
IMG_20240312_224247


格安3500円…小型で軽量だが機能性抜群
d72zbo


ステアリングサーボは元の物を活かす方法
-drpho7


元のサーボを分解し注油…ピニオンも交換
-si2rly


ホビラジサーボを分解し、その基板を繋ぐ
IMG_20240312_224515


スポチュンモーターにヒートシンク装着
-2dfk08


角型9V乾電池はウインカー等のLED専用…
jovkg0


小型LiPoバッテリーがピッタリはまった…
gthtsd


WLtoysのLiPoは8.4Vで3800mAhと大容量
-c2aumx


現在は品切だとか…サイズがピッタリ合う
8yhttk


ウインカーのスイッチ端子をステアリングステーの下に取り付け、ハンドルを切ると物理的にウインカーが点滅する仕組
dm1dg


ステアステーの下に切れ角を制限する突起があり、そこにスイッチ端子を接着しているが、コレが剥がれ易く取り付けにくい…
IMG_20240312_224833


赤いテールランプと橙のウインカーは、元々有るウインカーの左右に取り付けたが、コレも外れやすい…
IMG_20240318_034834


元々オレンジのテールランプは白と赤にサインペンで塗り分けた…マフラー周辺の触媒やミッションは実車の画像をコピーし、ステッカーにして貼り付けた
-xb6abn


特徴的な二股の大型フロントワイパーは細い結束バンドを張り合わせて作製…ビタローニ風のドアミラーはホビラジ用パーツ
-cvij8k


片方のワイパーアームは湾曲している…この辺は実車の動画や画像を何度も見て真似てみた…ウォッシャーノズルはイモネジ
ievkjn


窓枠を黒く塗るだけでも雰囲気が変わる…黒いドアノブやサイドインテークはステッカー、銀色の鍵穴は塗装で再現
-mttcle


ホイールをシルバー塗装、穴も黒く塗装…
kyncdl

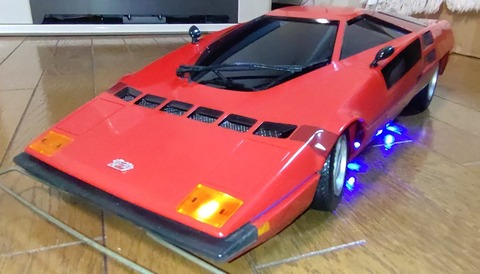

オマケとして青く点滅するアンダーネオンも追加した(笑)LEDは全て9V乾電池により点灯し、9V仕様に電圧調整して貰った
-o4lquw


ハイギア化やスポチュンモーターへの換装、LiPoバッテリーにより参考値だがMax50km/hを計測した
-2o5lre


玩具ラジコンを実車に近付けるべく様々な工夫を凝らした童夢P-2…いつかは本物と並べてみたい…それが今の童の夢である…
-rurnn8


いつかシルバーの零もホビラジ化し、更にグリーンのP-2にも塗装してみたい…今また童の夢が膨らむ…
nghr4q


コチラは最近になり市販されたTシャツ
-6b4z9v


今回のトイラジ画像を元に注文した流行りのアクリルスタンド
-aum020


童夢P-2を抱えた私の似顔絵も製作して戴いた…今や童夢は私の推しである
-1skbd0


大の大人をこれだけ夢中にさせてくれた童夢と林みのる氏に心から感謝したい…童の夢よ、永遠なれ…
-5g6460



【追加画像】

振動で点滅するマフラーはホビラジ向けの商品でメルカリで安く買えます…そこに黒く塗ったストローを挿しています
-g1u65c


P-2のマフラーは零とは異なり黒く細長い形…それを水筒に挿すストローを少し曲げて再現(更に黒く塗る)
xlyltq


上が元々のローギア設定…下のようにピニオンギアを左にズラすだけで簡単にハイギア設定になる…ローギア(中間ギア)は邪魔なので抜いた
utvany


後輪ゴムタイヤは経年劣化で硬質化し割れていたので、タミヤのMシャーシのタイヤに交換…インナーを入れるとピッタリ合う
IMG_20240318_230517


上が実車、下がトイラジ…窓枠は全て黒いサインペンで塗装…サイドの細長い窓も枠を塗装した…サイドインテークやドアノブはステッカーで再現
j5ew5v

当時流行ったビタローニ製の小型ミラーはホビラジ用の商品を流用…このドアミラーセットも今では中々販売してないようだ
IMG_20240318_230432


大型フロントワイパーは細い結束バンドを張り合わせて再現…アームが二本あり、片方が湾曲していて二股になっている
lrfgrz


リトラはホビラジ用のパーツを載せようと思ったが、いつかP-2のリトラを自作してみたい…単純な形なので何とか作れそう
wg1d3r




【モリタニ ラィガー童夢零…マメ知識】


①実測は1/12scaleではなく1/10scale。

②ラィガーとはライオンとタイガーの間の子の意味。

③後輪の片方が空転する疑似デフ仕様だが、今回は接着して空転しないようにした。

君が知ってる童夢の秘密…教えてね❢(笑)




srixon_zrw at 22:06コメント(2)I.C.モリタニホビラジ化

2023年12月24日

1978年頃【朝日通商 1/20 ポルシェ935ターボ】約45年前の不動品だったレトロなポルシェが動き出しました…世界中の子供たちにMarryXmas❢レア度★★★★☆

.
*Yahoo!blogはサービス終了となり、全てlivedoor blogに移行致しました。旧blogの新しいURLはこちらとなります。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

【ノスタルジックホビートイラジ旧館】
http://radicon2017.blog.jp/

*移行ついでにタイトルを変更しました。
*コメントは最新記事のみ可能な様です。
*全部で60本の記事が掲載されています。





いおた。トイラジ Instagram & Twitter🎶

https://www.instagram.com/iota_toyrc/

https://twitter.com/ToyRadi_Kan2016


全国のトイラジ好きな皆さん、お久し振りです❢さて、本日も『イオタ。トイラジ秘宝館』から選りすぐりの逸品を御紹介していきます。今回は1978年頃に発売された【朝日通商 1/20scale ポルシェ935ターボ】を取り上げます。


【Radi-Can】カテゴリー作成しました。
http://radicon.blog.jp/archives/cat_404071.html?ref=sp_article_footer_category


【ポルシェ935-78ターボ 走行シーン】



全国のトイラジ好きな皆さん、MarryXmas❢またまた御無沙汰してしまいましたが、いおた。は元気です(笑)InstagramやXにはトイラジ記事を投稿してますがblogの方は何だか億劫になってしまいました。


DSC_8245


さて今回は古い朝日のポルシェです。アトコミではないポルシェは珍しいかな?テール形状からすると1978年の935ですね。全長20cmの車体や箱は古い割に綺麗ですが不動品のようです。


DSC_8248


車体電源は単3乾電池3本+角型9V一本ですが角型電池のアダプターが錆びていたので新たなスナップと交換しました。送信機はオンオフ操作ですが、操舵側にニュートラル調整トリム付です。


DSC_8253


車体構造は前輪に操舵力は無くフリー状態、後輪に平型130モーターが2つあり左右別々に回転して左右に曲がる仕組みです。サスは無いですが前後共にシーソーするようです。


DSC_8261


乾電池を入れて操作してみましたが電波が弱いのかアンテナ同士を接触させないと反応しません。また後輪は右側が順回転するのみで後進せず、前進も左折しかしませんでした。


DSC_8255


車体基板には可変抵抗が1個あり、それを調整すると電波は強くなりましたが、やはり右後輪しか回転しませんでした。電子部品は私には直せないので、この辺で修理を終えました。


ozbl27


このような構造のトイラジは古いNIKKO製にも見られますが、スライド走行も可能で面白いんです。戦車のトイラジ基板を移植すれば操作出来ますが今回はそのままにしておきます。それでは皆さんMarryXmas…そして良いお年を❢


DSC_8256



【朝日ポルシェ935ターボ】動作確認1


↑当初は左の後輪も動いていたが…

【朝日ポルシェ935ターボ】動作試験2




【朝日ポルシェ935ターボ】左折走行




【懐かしのトイラジ大集合~動画一覧】




ポルシェ935-78ターボの実車(ネット引用)
fp73fe


カラーリングが異なるのは版権の問題か
DSC_8244


発売元の不二商は朝日通商の子会社?
DSC_8246


1/20scaleで全長20cmという小型の部類
DSC_8247


ここまで綺麗なのに不動品とは残念だ…
DSC_8251


オンオフ式だが送信機には調整トリム付
DSC_8253


角型電池のアダプターが腐食で通電不可
DSC_8257


後輪の2個のモーターが左右別々に回る…
DSC_8266


角型電池のアダプターを半田で取付ける
d1a0x3


送信機側の接触不良は特に見受けられず
-imackg


アトコミ以前の古いレアな?朝日モノ…
-a5akbx


【予告】赤いモリタニ童夢を改造中…
-m2j8sx


ドアミラーやドアノブ等を追加している
-el1giy


子供の頃持っていた童夢をリアルに再現
-5g8f41

他、電飾追加、ホビラジ化…乞うご期待❢




srixon_zrw at 21:53コメント(2)アサヒトイラジ修理

2023年09月03日

1970年頃【キング株式会社 1/20 TOYOTA-7 turbo】いおた。コレクション最古となる50年以上前の激レア非売品の完動品❢レア度★★★★★

.
*Yahoo!blogはサービス終了となり、全てlivedoor blogに移行致しました。旧blogの新しいURLはこちらとなります。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

【ノスタルジックホビートイラジ旧館】
http://radicon2017.blog.jp/

*移行ついでにタイトルを変更しました。
*コメントは最新記事のみ可能な様です。
*全部で60本の記事が掲載されています。





いおた。トイラジ Instagram & Twitter🎶

https://www.instagram.com/iota_toyrc/

https://twitter.com/ToyRadi_Kan2016


全国のトイラジ好きな皆さん、お久し振りです❢さて、本日も『イオタ。トイラジ秘宝館』から選りすぐりの逸品を御紹介していきます。今回は1970年頃に配布された【キング 1/20scale TOYOTA-7 turbo】を取り上げます。


【Radi-Can】カテゴリー作成しました。
http://radicon.blog.jp/archives/cat_404071.html?ref=sp_article_footer_category


【TOYOTA7turbo エンジン始動イベント】



皆さん御無沙汰しております❢ここ最近、旧TwitterやInstagramは更新していましたがblogを書くのがスッカリ億劫になってしまいまして…病床に伏していた訳ではないのですが音沙汰無くてスイマセンでした。


-e3t1jf


さて今回は私のトイラジコレクションの中でも一番古い激レアな完動品、キング株式会社のTOYOTA-7 turboをご紹介します。私も聞いた事の無いメーカーですが、1970年頃にトヨタで配布された非売品のようです。


-voweav


新車購入の販促品だったのかは定かではないですが、ラジカンなんかでもディーラーで貰えた物がありましたね。今回の物は説明書や保証書など全て揃った完品で、車体は薄汚れていますがタイヤは綺麗でした。


IMG_20230903_180938


この頃のトイラジにしてはリアルな車体で同時期にNIKKOから発売されていたディフォルメされたTOYOTA-7より数倍良い出来です。NIKKO製は全長17cm、キング製は19cmで平たいボディや幅広なタイヤが格好良いですね。


IMG_20230903_180813


前後とも幅広なゴムタイヤは殆ど劣化しておらず硬いスポンジのような素材で良くグリップします。ホイールのメッキも剥がれておらず未走行に近い物かも知れません。サスやデフは無く前後にモーター付です。


-bvphur


ステアリングはオンオフ式でニュートラルに戻りにくい仕様…スロットルは前進しっぱなしで送信機のボタンを押すと後進しますが、停止は無しという難解な操作法…後進時は曲がれずステアリングが真っ直ぐになります。


IMG_20230903_173913


リアモーターは240サイズくらいの平型で車体の割に大きめ…ピニオンギアは真鍮製の8Tで中間ギアやスパーギアに割れは殆ど見られません。車体電源は単3五本で、抵抗器による2スピード切り替え付です。


z63gz8


ロースピードで約5km/h、ハイスピードだと約8km/hですがハイスピードだと後進時にギアが空回りしたり、速過ぎて狭い部屋では操作しにくいです。まともに操作出来るよう改造したい所ですが、ちょっと勿体無いですね。


bf1k5


コチラで紹介したいレア物は他にも何台か控えていますので、また時間があれば披露したいと思います…それでは皆さん、またの機会まで気長にお待ち下さい…(⁠^⁠~⁠^⁠;⁠)⁠ゞ


-wssa3l



【キング TOYOTA7】内部構造、操作確認




【キング TOYOTA7】ロースピード走行




【キング TOYOTA7】ハイスピード走行




【懐かしのトイラジ大集合~動画一覧】




TOYOTA-7のウィキペディアより抜粋
-62405k


1edan0


IMG_20230903_185011


-4ahzsp


957n12


8yq00


ollc6s


-62qioy


6nm3li


-az7qae


コチラはNIKKO製TOYOTA-7…ネット引用
66qvwj


今回はコチラの1/10の値段で入手出来た…
-hos0ax


TOYOTA-7 turbo実車の迫力①…ネット引用
rntttq


TOYOTA-7 turbo実車の迫力②…ネット引用
-apql41





srixon_zrw at 19:07コメント(2)キング非売品
