ラジオトロン

2021年10月10日

1984年頃【BANDAI ラジオトロン TOYOTA MR2 Gリミテッド】マツシロ製の激レアなMR2とBTTF2 デロリアンも入手!デロリアンは改造向け?!レア度★★★★★

.
*Yahoo!blogはサービス終了となり、全てlivedoor blogに移行致しました。旧blogの新しいURLはこちらとなります。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

【ノスタルジックホビートイラジ旧館】
🆕 http://radicon2017.blog.jp/

*移行ついでにタイトルを変更しました。
*コメントは最新記事のみ可能な様です。
*全部で60本の記事が掲載されています。





🆕トイラジ Instagram Twitter 始めました。

https://www.instagram.com/iota_toyrc/

🆕 https://twitter.com/ToyRadi_Kan2016


全国のトイラジ好きな皆さん、こんにちは。さて、本日も『イオタ。トイラジ秘宝館』から選りすぐりの逸品を御紹介していきます。今回は1984年頃発売の【BANDAI ラジオトロン TOYOTA MR2 Gリミテッド】他を取り上げます。


【Radi-Can】カテゴリーを作成しました。
http://radicon.blog.jp/archives/cat_404071.html?ref=sp_article_footer_category


【TOYOTA MR2 AW11 Gリミテッド GT5】



今回は販売元BANDAI、製造元マツシロのレアな2台をご紹介します。まずは1984年発売のTOYOTA MR2 AW11 です。こちらは状態が余り良くないですが確かヤフオクで五千円以上に競り上がった人気の品です。


-j78hqq


AW11のトイラジは他にもNIKKOやTAIYOから発売されましたが、このBANDAIの物が一番珍しいと思います。リアル230(mm)と言うシリーズで全長は22.5cm、実測1/18scaleくらいで幅広な車体が良いですね。


IMG_20211010_225443


こちらの赤い車体は27Mhzで、黒い車体(40Mhz)もあるようです。リトラクタブルヘッドライトが手動開閉し、前後進時にヘッドライト点灯、2段ギア切り替え付、前輪サスはソフトな板バネ付、ステアリングは電磁ブレーキ式です。


ombe54


質の良い中空ゴムタイヤは後輪が幅広く、クッションが効いています。車体電源は単3乾電池が6本直列に並んでいて、車重は重く感じます。オンオフ操作の送信機には角形9Vが1本必要で、ワイヤーアンテナは大きく湾曲していました。


ksgq63


早速操作してみると電極は綺麗で通電しているようですが、後輪が僅かに反応するくらいで走行不可でした。今回は同シリーズと思われるBTTF2仕様のデロリアン(車体のみ)も入手し、そちらも27Mhzでしたが同じく不動でした。*デロリアンは1989年製


IMG_20211010_225535


車体内部を確認した所、デロリアンは前にもモーターが有り、MR2とは操舵機構が異なりました。断線は見られず、基板の異常だとすると私には修理不可能です。いつものように送信機内部の端子接点回復もしましたが駄目でした。


6rpr7y


と言う訳でこちらのトイラジは基板が故障しやすいのかも知れませんね。激レアなMR2の方はそのまま保管するとして、詳細不明なデロリアンの方はボディーを塗装したり電飾して何とか走らせてみたいものです。それでは次回もお楽しみに!


1p5t66



【BANDAI MR2/BTTF2 デロリアン】不動



【ケナー ナイトライダー】動作&音声不調



オマケ1【JadaToys CHUB CITY ビートル】



オマケ2【JadaToys CHUB CITY ビートル】




【懐かしのトイラジ大集合~動画一覧】




MR2のプロポーションは悪くないかと…
IMG_20211010_225400


他にマツシロ製ナイトライダーも有った
vqzmap


車体の電池が多いので車重も重くなる…
-a8c14f


希少なMR2も出来れば走らせてみたいが…
m3hgrk


デロリアンの方はMr.フュージョンを外すと充電プラグが…中々面白い仕掛け(*^^*)
IMG_20211010_224552



こちらはオマケの小型ビートルのラジコン
IMG_20211010_224719


全長11.5cmで、切れ角はかなり少ない…
IMG_20211010_224646


周波数は4種類あり、中々良い走りだった
IMG_20211010_224804



【マツシロ TOYOTA ソアラ】同シリーズのソアラも不動だった…
http://radicon.blog.jp/archives/18373748.html
IMG_20211011_021255


【ケナー ナイトライダー】これも同型で走行したが音声が不調…
http://radicon.blog.jp/archives/19489120.html
IMG_20211011_021125


リアモーターが大きく改造に期待が高まる
IMG_20211011_021206



1989年発売 JRL Toys Back to the Future Part II Radio Control Car
-nb0dxs

デロリアンも意外と古い物のようだ…





srixon_zrw at 23:11コメント(4)

2019年07月16日

1986年【BANDAI 1/20 ラジオトロン ツインターボシリーズNo.4 トヨタ3000GT スープラ】33年前の希少なリトラ開閉ツインターボの走りが見事に復活!レア度★★★★☆

.
全国のトイラジ好きな皆さん、こんばんは。Yahoo!blogから引っ越して来ましたノスタルジックホビー “トイラジ館 “ 館長イオタ。です。

このblogでは私が収集している古い日本製のラジコンカーを色々とご紹介しています。なお、ノスタルジックホビーはblog上の名称で実在しません。

旧【ノスタルジックホビーイオタ。】
https://blogs.yahoo.co.jp/iobutan

*Yahoo!blogは年内で閉鎖されますので、livedoor blogに全て移行致しました!旧blogの新しいURLはこちらとなります。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓


【ノスタルジックホビートイラジ旧館】
🆕 http://radicon2017.blog.jp/


*移行ついでにタイトルを変更しました。
*コメントは最新記事のみ可能な様です。
*全部で60本の記事が掲載されています。





🆕トイラジ専用 Instagram 始めました。
https://www.instagram.com/iota_toyrc/


7月も半ばとなり、こちら北海道も多少蒸し暑くなって来たようです。さて、無事 livedoor に移行完了した『ノスホビ旧館』ですが、日によってはこちらの本館より閲覧数が多いようです。旧館には60本の記事が有りますので、ごゆっくりとお楽しみ下さい。


IMG_20190610_232417


今回は以前ホビラジ化し、その走りに大満足した『BANDAI ツインターボシリーズ』から『トヨタ3000GT スープラ』を御紹介したいと思います。最近はリトラクタブルヘッドライトの車種が続いていますね。


DSC_6316


今回の落札額は税込で5,400円と私としては奮発した方ですが、ポルシェ959の改造でツインターボシリーズが気に入ったのと、スープラのリトラが開閉するのが決め手となりました。またこのシリーズのスープラは中々見かけませんし、五千円の価値は有ると思います。


DSC_6359


このスープラはツインターボシリーズNo.4なのですが、No.1と2は良く見掛けるADVANポルシェ962/956とポルシェ959で、No.3がハッキリしませんが日産フェアレディZ 300ZX、No.5がレーサーズ ポルシェ962/956と言うNo.1の色違いのようでした。その後このシリーズがどこまで続いたのか知りたい所です。*下記の画像はネット引用です。


IMG_20190716_232257


今回は箱付のジャンク品でしたが、その綺麗な箱を開けてみると、購入された日付(昭和61年8月)入りの保証書や説明書も同封されており、特に欠品や破損は無いようでした。スープラのボディーは薄汚れていましたが、ステッカーの剥がれも無く状態は良さそうでした。


DSC_6310


全長はバンパーを含むと22.5cmで1/20scaleです。機能性は以前のポルシェ959と変わらずツインリアモーターによるターボ加速が楽しめる仕様で、二個のリアモーターは共にマブチ130平形と小型です。送信機の操作でターボに入れると第2モーターが作動し、ハイギアが入って二段加速する仕組みです。


DSC_6305


早速、車体に単3アルカリ電池を8本入れてみると、ポルシェ959とは電池の配置が異なっていました。ポルシェ959のシャーシと比較してみると、ホイールベースは僅かに959の方が長く、シャーシ幅も959の方が広めでした。他にはホイールやフロントバンパー形状が異なったり、スープラの方にはドアミラーが付いていました。↓右が改造したポルシェ959です。


DSC_6355


ポルシェ959の方は1985年発売で、今回のスープラは翌年発売なので恐らくNo.4辺りからシャーシのマイナーチェンジが有ったのでしょう。*ちなみにポルシェの方は1/18scaleでした。早速、電源を入れてみると最初は動きが悪かったのですが、段々とスムーズな操作が出来るようになりました!


DSC_6334


リトラクタブルヘッドライトは手動開閉レバーがシャーシ裏にありましたが、硬くてレバーが動かないので内部を確認してみることに。ステアリング構造は959同様に電磁石による操作でモーターは有りません。車体裏には直進微調整トリム付で、バネの力によりニュートラルに戻ります。


DSC_6368


このステアリング構造は電磁石式の割には中々優秀で、切れ角は少ないですが左右にしっかりと曲がってくれ、直進性も高いようでした。また中空スリックタイヤも絶妙な滑り具合とグリップ力を兼ね備えていて、この辺は流石 BANDAI と言った所ですね。


DSC_6371


そしてツインターボの速度計測をしてみると、ハイギア時のnormal速度は約10km/hで、ターボを入れるとMax21km/hとなりました。これはホビラジ化した959の最高速と同じ結果でした。また今回は電圧測定器を導入し、リアモーターにかかる電圧の測定もしてみました。


DSC_6372


簡単な測定器の電極を二個のリアモーターに繋げてみると、両方に最大9Vオーバーの電圧がかかっていました。マブチの平形130モーターの適正電圧は確か3Vだと思いますが、この130型リアモーターは9V仕様なのでしょうか?意外と電圧が高くて驚きました。


DSC_6378


959の時にはミニッツのX-SPEED Vモーターも試してみましたが、結局そのモーターは焼けてしまいました。ミニッツは電圧が6Vですから9Vではモーターが壊れて当然ですね。先に電圧測定しておけば良かったのですが勿体無い事をしました。


DSC_6322


さて、肝心のツインターボの方は走り込むごとに反応が良くなり、最高速は21km/hですが二段加速を十分楽しむ事が出来ました。チュイーン!と言う加速音?が雰囲気出てますね!o(^o^)oワクワク♪*YouTube動画参照


DSC_6323


ステアリングは前後進時のみ切れる若干不便な仕様なのでこれもホビラジ化したくなりましたが、33年前の巧妙な造りのトイラジが見事に復活してくれただけで満足せねばなりません。プロポーションも悪くないですし、このサイズのリトラ開閉モデルとしては最高峰の出来ではないでしょうか?それでは次回もお楽しみに…(*´ω`*)


DSC_6320


【BANDAI 1/20 トヨタ3000GT スープラ】

1986年発売、定価6,980円、落札額5,400円

全長22.5cm 全幅9.5cm 全高6.5cm 399.3g

車体電源の単3乾電池8本を含むと588.8g

二段ギアチェンジ付、送信機ターボ操作付

リトラクタブルヘッドライト手動開閉可能

走行時ヘッドライト点灯、オンオフ40MHz


DSC_6338


https://youtu.be/_Gvn7McG26Y 速度計測

https://youtu.be/Y0F38kTdSnc 電圧測定

https://youtu.be/Pd00WI6O2Kc 試験走行

https://youtu.be/a-L-CS79kpo ターボ走行

https://youtu.be/yIOl3Kly67M フリー走行


【1970~80年代 トイラジ 大集合】
https://www.youtube.com/playlist?list=PLqLK6WklkXc1LioYBZJ6zmZVGpTIOT8Zr


◆1986年(昭和61年)ヒット曲ランキング♪
1位 CHA-CHA-CHA 石井明美
2位 DESIRE 中森明菜
3位 仮面舞踏会 少年隊
4位 BAN BAN BAN Kuwata Band
5位 My Revolution 渡辺美里
6位 恋におちて 小林明子
7位 ジプシークイーン 中森明菜
8位 スキップビート Kuwata Band
9位 OH!! POPSTAR チェッカーズ
10位 青いスタシオン 河合その子


◆1986年ヒット洋画ランキング◆
1位 バックトゥザフューチャー
2位 ロッキー4 炎の友情
3位 グーニーズ
4位 コブラ
5位 コーラスライン
6位 エイリアン2
7位 愛と哀しみの果て
8位 コマンドー
9位 ポリスストーリー 香港国際警察
10位 サンタクロース


◆1986年ヒットアニメ、流行◆
ドラゴンボール、めぞん一刻、あんみつ姫、聖闘士星矢
写ルンです、テレクラ、つくば万博開催、ちびまる子ちゃん連載開始、男女雇用機会均等法施行


リトラを開いた実車スープラ*引用画像
IMG_20190717_003937


元箱は破れもなく比較的綺麗な状態…
DSC_6303


驚異のハイスピード!ツインターボパワー
DSC_6304


説明書と保証書も同梱されていました…
DSC_6311


スロットルレバー全開でターボが発動!
DSC_6312


スペアパーツの購入も出来たようだ…
DSC_6313


前後左右オンオフ操作で前進ターボ付
DSC_6317


車体乾電池の配置がポルシェとは異なる
DSC_6326


ホビラジ化したポルシェ959と並べてみた
DSC_6352


ホイール形状もポルシェとは異なっている
DSC_6356


バンパーが小さくなりドアミラーが付いた
DSC_6361


ホビラジ化したポルシェの内部はこちら
DSC_6350


ホビラジ化したポルシェの最高速も21km/h
DSC_6351


光りが透けないようボディ裏に黒いシール
DSC_6370


裏打ち塗装をし、灯り透けを完全に防止
DSC_6382


リトラ開閉トイラジ最高峰BANDAIスープラ
DSC_6318




srixon_zrw at 23:33コメント(0)

2019年07月01日

1980年頃【マツシロ 1/15 スーパーラジオトロン BMW M1】約40年前の伝説のレーシングカーがデジプロ操作でよみがえる!レア度★★★☆☆

.
全国のトイラジ好きな皆さん、こんばんは。Yahoo!blogから引っ越して来ましたノスタルジックホビー “トイラジ館 “ 館長イオタ。です。

このblogでは私が収集している古い日本製のラジコンカーを色々とご紹介しています。なお、ノスタルジックホビーはblog上の名称で実在しません。

旧【ノスタルジックホビーイオタ。】
https://blogs.yahoo.co.jp/iobutan

*Yahoo!blogは年内で閉鎖されますので、livedoor blogに全て移行致しました!旧blogの新しいURLはこちらとなります。
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓


【ノスタルジックホビートイラジ旧館】
🆕 http://radicon2017.blog.jp/


*移行ついでにタイトルを変更しました。
*コメントは最新記事のみ可能なようです。
*全部で60本の記事が掲載されています。





🆕トイラジ専用 Instagram 始めました。
https://www.instagram.com/iota_toyrc/


7月に入りましたがこちら北海道はいまだ気温が低めで風が強い事も多く、夏はまだ先のようです。さて、無事 livedoor に移行完了した『ノスホビ旧館』ですが、日によってはこちらの本館より閲覧数が多いようです。旧館には60本の記事が有りますので、ごゆっくりとお楽しみ下さい。


IMG_20190610_232417


今回も前回に続いてマツシロと言う玩具メーカーの『スーパーラジオトロン BMW M1』を御紹介したいと思います。実車のレーシングカーが活躍したのは1980年前後ですので、このトイラジもその頃の発売だと思われます。*以前こちらでは1/11のマツシロM1を紹介していました。


【マツシロ 1/11 BMW M1 G-4】記事
http://radicon.blog.jp/archives/15010494.html

DSC_6109


前回のソアラは1/20scaleでしたが、今回のBMWはバンパーを含めて全長29cmで1/15くらいだと思われます。元箱は無く、車体と送信機のみの入手で落札額は格安の千円でした。早速、段ボールを開けてみると車体などは比較的綺麗な状態でした。


DSC_6126


車体はシャーシ裏面の電池カバーが欠品していて、ボディー後方のリアウイング(スポイラー)も根本から折れて無くなっていました。リアスポはラジコンを遊んでいて折れたと言うより前の所有者が故意に取り去ったような気がしますね。あと目立ちませんがフロントバンパーの割れも有りました。


DSC_6115

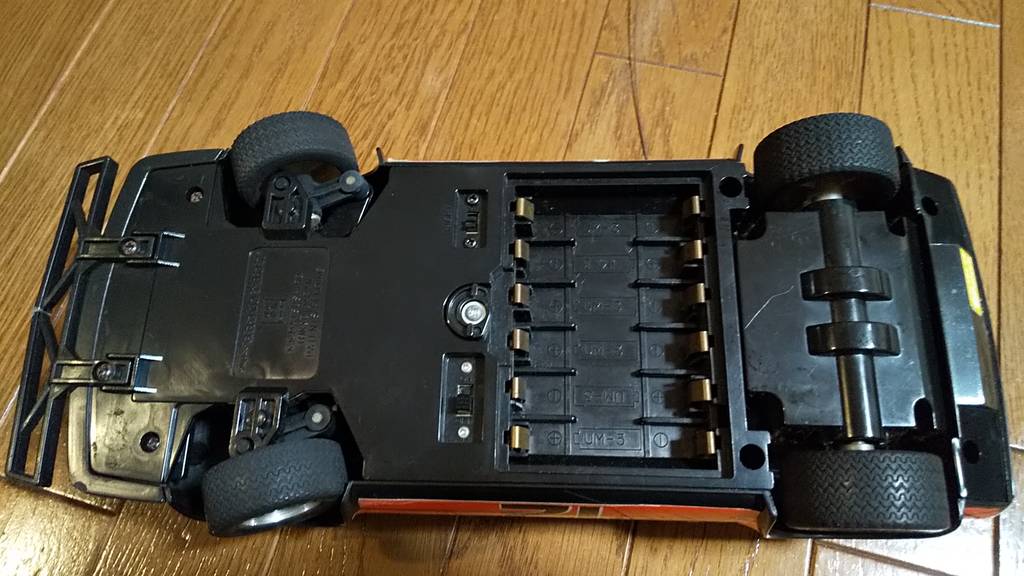

車体電源は単3乾電池6本が横に並び、電池カバーは欠品していますが程好い強さで電池が電極にハマっていて走行しても電池は外れないようでした。昔のラジコンカーに現在の電池を入れるとキツくて入りにくい時も有りますが、これは丁度良いキツさでした。


DSC_6125

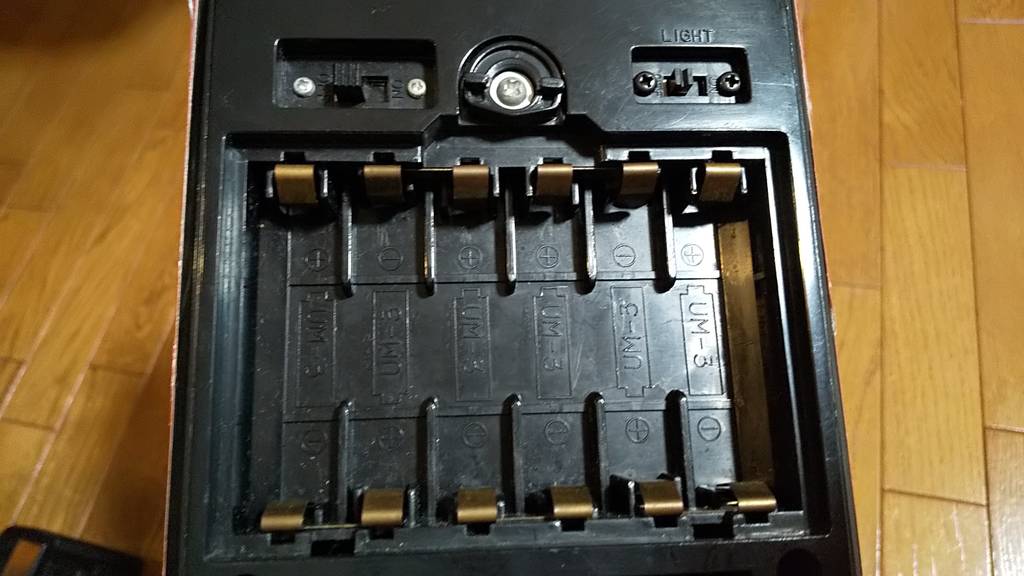

送信機はデジプロ仕様となっていて、電池は単3が6本必要でした。送信機の電極にサビが有ったのでヤスリでサビを削って通電させました。車体の電極も多少接触が悪かったのでヤスリがけしました。


DSC_6112


早速、電源を入れてみると、なんと問題なくラジコン操作が出来ました!通常、古いデジプロ操作のトイラジだと前後左右の微調整が必要で、調整しても上手く操作出来ない物が多いですが、このBMWは一切調整する事無くまともに操作する事が出来ました。


DSC_6123


1980年頃にこれだけ性能の良い物を作れて40年程経った今でも問題なく作動するなんてマツシロと言うメーカーは本当に素晴らしいですね。とりあえず内部の確認をしてみると、ステアリング部分には130サイズの平型モーターとポテンショメータがあり、更にニュートラルに戻すバネも見られました。


DSC_6128


後輪のリアギアBOXは開けにくい構造でしたので内部の確認は止めました。リアはデフ無しで2段ギアーチェンジ付、サスペンションは前後とも無いですが前輪にはサスが組めそうでした。タイヤは中空ではなく硬くて劣化していて少し滑る感じでした。リトラクタブルヘッドライトは開いた形で固定されていて前後進時にライトUPする仕様で、ライト専用のスイッチ付でした。


DSC_6131


ピーンと真っ直ぐ伸びた車体の針金アンテナと送信機の伸縮式のアンテナ(伸ばすと70cm!)は共に長さが十分あり電波状態が良さそうでした。こういう質の良いラジコンカーはまさにMade IN JAPANの証しでしょうね。気分良くデジプロ操作を楽しめました。


DSC_6135


今回は古いデジプロ式のトイラジにしては問題なく動いて満足のゆくインプレとなりました。今後もこのような古き良き時代の優秀な日本製玩具を発掘する事が出来ればと思います。今回も閲覧ありがとうございました。次回もお楽しみに…(*´ω`*)


DSC_6122



【マツシロ 1/15 ラジオトロン BMW M1】

1980年頃発売、定価不明、落札額 1,000円

全長29cm 全幅12cm 全高7.5cm 車重704g

2段ギアーチェンジ付、デジプロ操作仕様

前後進時ヘッドライト点灯、1/15スケール

車体電源、送信機電源ともに単3電池6本


https://youtu.be/dQxeDFQVsqI 内部動作確認

https://youtu.be/Y2eMFFSLaEI ハイギア走行

https://youtu.be/0nqbtO3-xeI ローギア走行


【1970~80年代 トイラジ 大集合】
https://www.youtube.com/playlist?list=PLqLK6WklkXc1LioYBZJ6zmZVGpTIOT8Zr


■BMW初のスーパーカー!! M1の開発にかけられた費用がスゴすぎる!?
https://motorz.jp/race/great-car/71884/


DSC_6110



◆1980年(昭和55年)邦楽ヒット曲♪
ダンシング・オールナイト もんた&ブラザーズ、異邦人 久保田早紀、大都会 クリスタルキング、ランナウェイ シャネルズ、順子 長渕剛 、贈る言葉 海援隊、別れても好きな人 ロス・インディオス&シルヴィア、さよなら オフコース、哀愁でいと 田原俊彦♪


◆1980年 ヒット洋画◆
スターウォーズ 帝国の逆襲、007/ムーンレイカー、地獄の黙示録、クレイマークレイマー、スタートレック、マッドマックス、青い珊瑚礁、バトルクリーク・ブロー


◆1980年 ヒットアニメ◆
トム・ソーヤーの冒険、タイムパトロール隊 オタスケマン、釣りキチ三平、おじゃまんが山田くん


◆1980年 ヒット玩具◆
ルービックキューブ、ゲーム&ウォッチ、ドンジャラ、パッチンガムほか


リトラが開閉できないのが少し残念…
DSC_6124

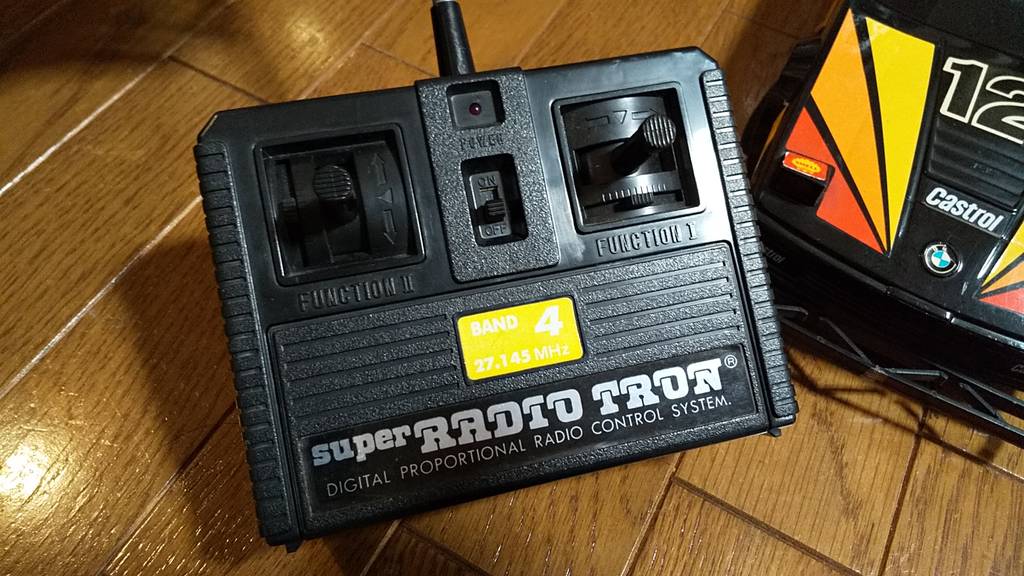

送信機は微調整トリム付のデジプロ仕様
DSC_6111


左は電源スイッチ、右はライト スイッチ
DSC_6117


デジプロなので車体裏に調整トリムは無い
DSC_6116


ギアチェンジレバーは何処?と思ったら、
DSC_6118

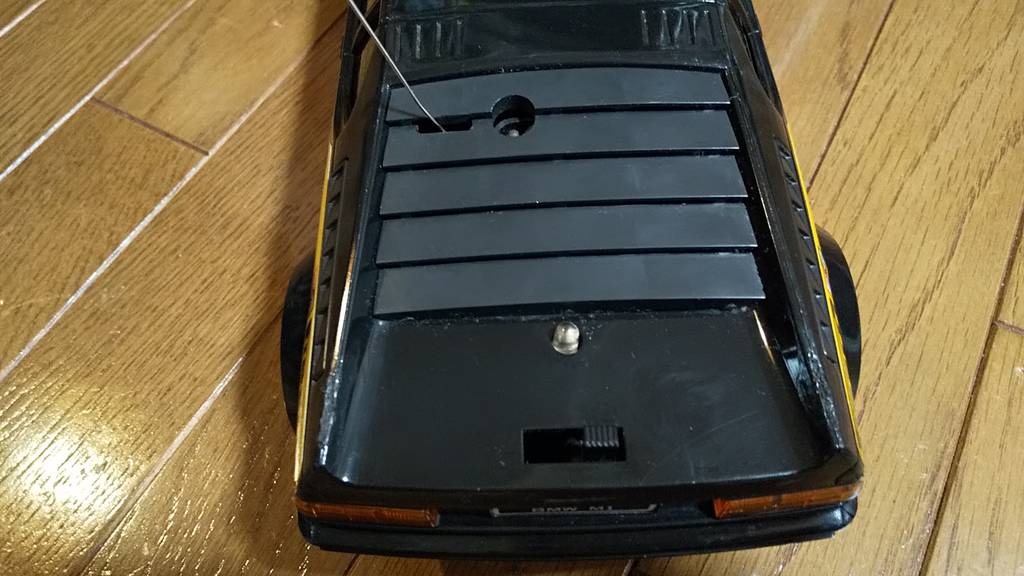

ギアチェンジレバーはボディ上に有った
DSC_6121

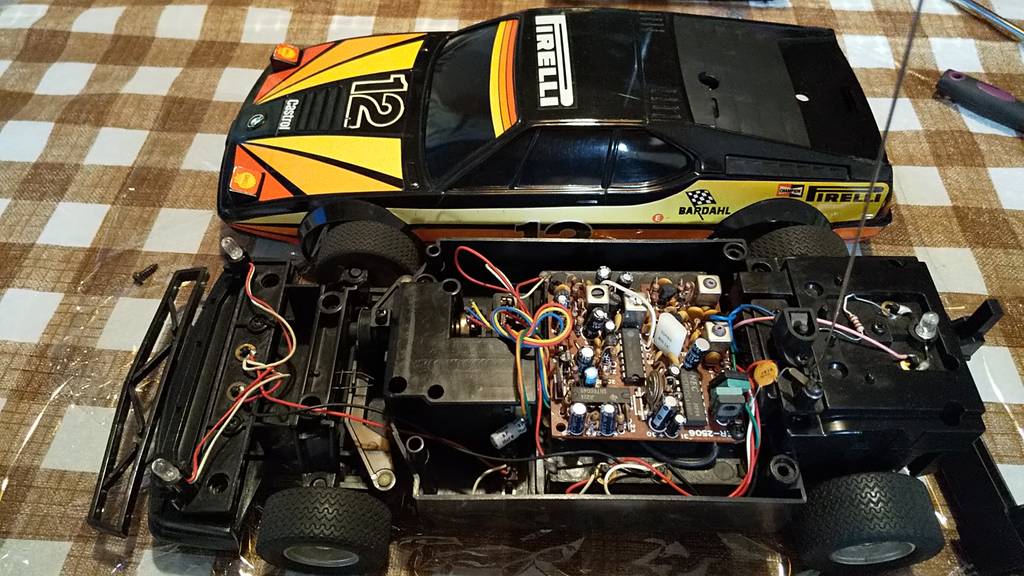

この頃のトイラジはホビラジに近い造り
DSC_6136

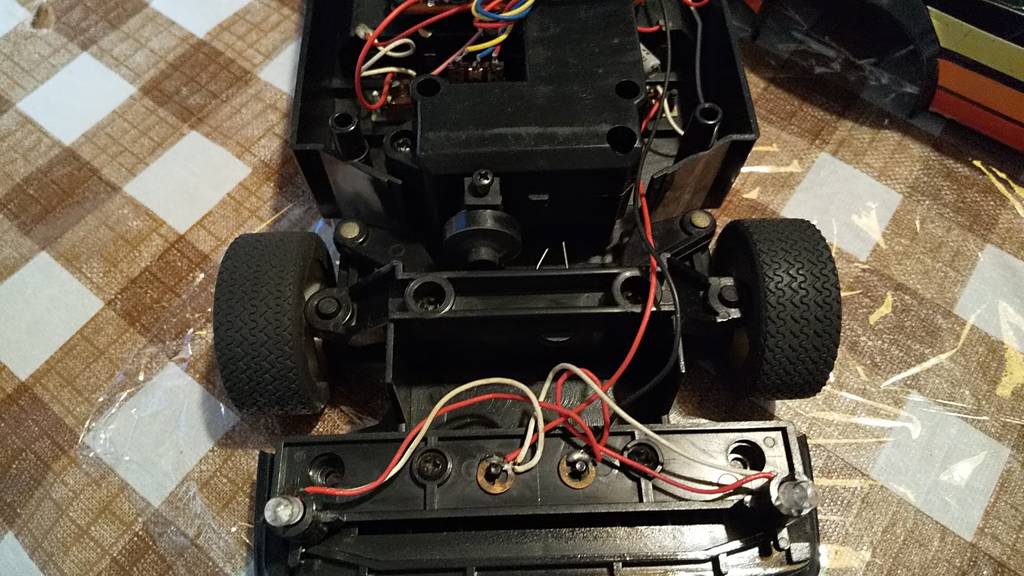

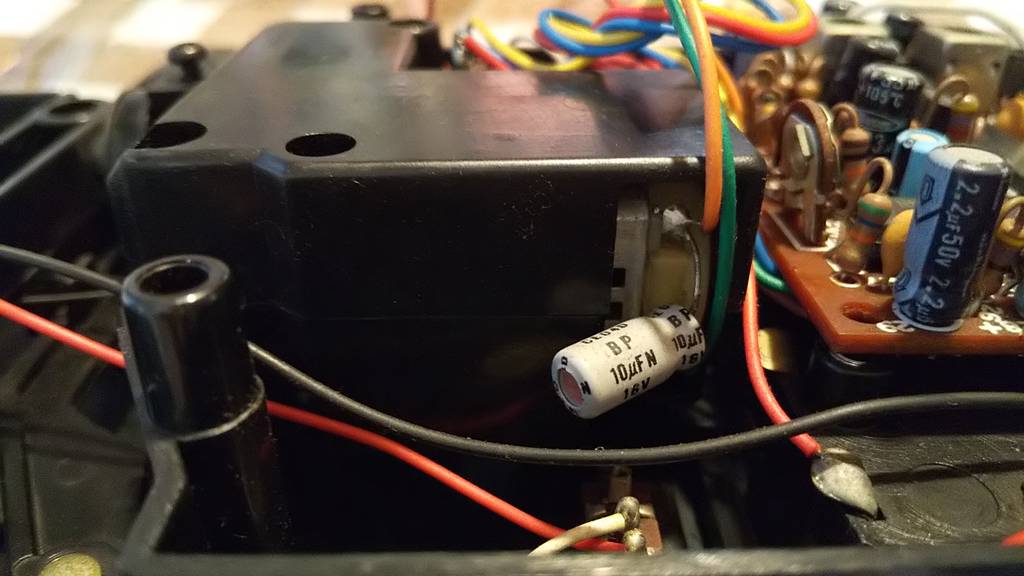

ステアリングはサーボ用モーターで動く
DSC_6130


ステアリングモーターは平形130サイズ
DSC_6134

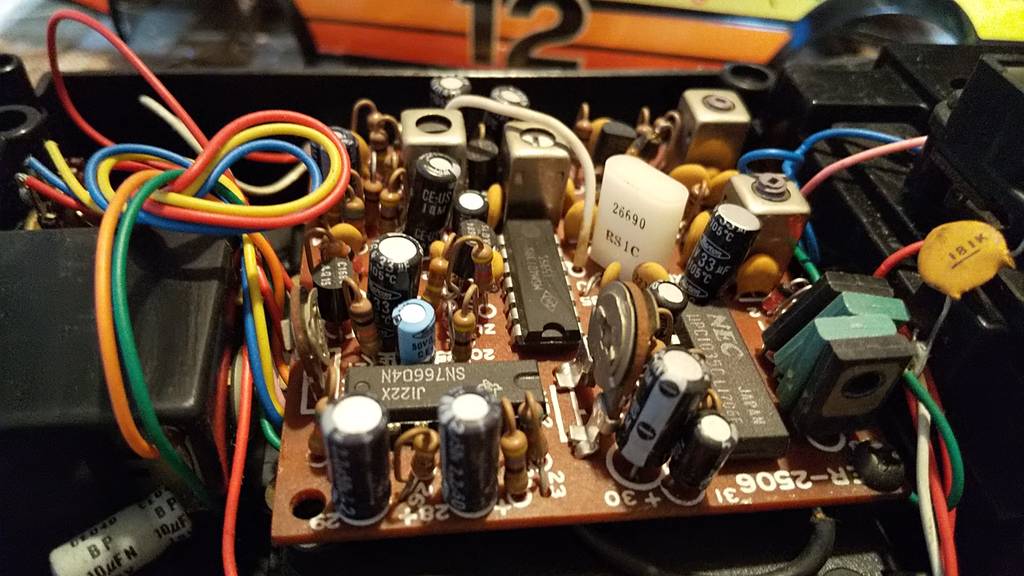

ポテンショメータ付でホビラジ化も簡単
DSC_6131


基板の可変抵抗はいじる必要が無かった
DSC_6133

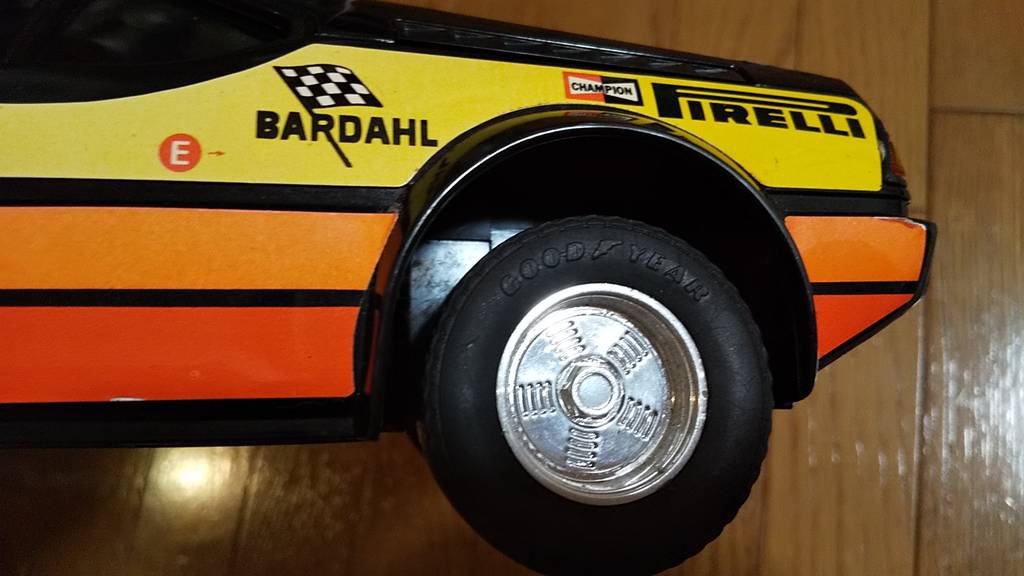

車高の高さが気になるがボディ形状は良い
DSC_6120


リトラ開閉式?のタイプもあるようだ…
IMG_20190702_010337


こちらはデフギア仕様の1/15スケール車
IMG_20190702_010755


こちらは1/11scaleのリトラ電動開閉type
IMG_20190702_010853


似たステッカーのM1の実車*ネット引用
IMG_20190628_064205

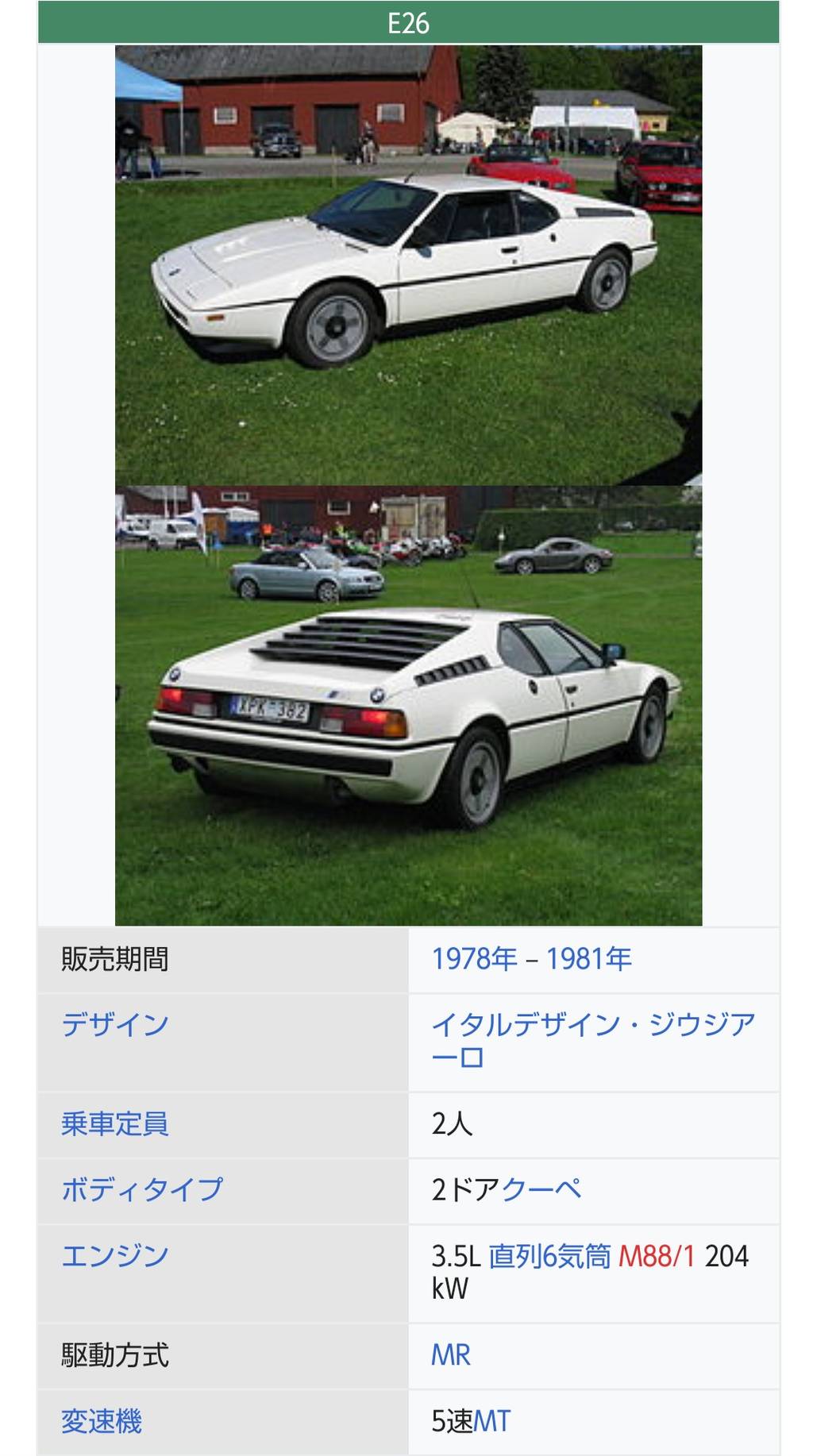

Wikipediaより~市販車タイプの性能表
IMG_20190628_064243




srixon_zrw at 22:44コメント(0)

2019年04月21日

1985年【BANDAI ラジオトロン ツインターボ 1/18 ポルシェ959】京商Mini-zの強力モーターで強烈スピードUP!そして遂に本格的なリポバッテリーを導入!レア度★★☆☆☆

.
全国のトイラジ好きな皆さん、こんばんは。Yahoo!blogから引っ越して来ましたノスタルジックホビー “トイラジ館 “ 館長イオタ。です。

このblogでは私が収集している古い日本製のラジコンカーを色々とご紹介しています。なお、ノスタルジックホビーはblog上の名称で実在しません。

旧【ノスタルジックホビー】blogはこちら
https://blogs.yahoo.co.jp/iobutan

*Yahoo!blogは年内閉鎖されますので、5月にlivedoor blogに移行予定です。





🆕トイラジ専用 Instagram 始めました。
https://www.instagram.com/iota_toyrc/


約30年続いた 平成 時代がもうすぐ幕を閉じようとしていますが、古き良き 昭和 の時代のトイラジ紹介は元号が 令和 となっても末長く続けて行きたいと思っていますので皆さん宜しくお願い致します…。


DSC_4508


さて、今回は『バンダイ ラジオトロン 1/18 ポルシェ959』のホビラジ化に関しての最終報告となります。まずはツインモーター仕様となっているリアモーターの片方を強力なモーターと交換してみました。モーターにはアルミのヒートシンクも付いていますね。


DSC_4487


このポルシェのリアモーターにはマブチ130平形モーターが2つ装備されていて、ローギアとハイギア側に分かれています。この2つのモーターが1つのデフギアを回していて、今回はローギアのモーターを交換してみました。モーター周りには冷却用の通気孔が多数有ります。


DSC_4612


本当はハイギアの方も交換してみたいのですが、金属製のピニオンギヤ軸が妙に細長く、ギア交換は難しそうでした。ピニオンギヤの歯数は両方とも10Tで、手持ちの樹脂製ピニオンギアを京商Mini-zの『X-SPEED Vモーター』に装着し、交換してみました。


DSC_4622


サイズ的には全く問題なく、この強力なモーターを組み込んで早速スロットル操作をしてみる事に…おぉ、速い!スピードとトルクもUPしているようで、単3乾電池6本直列だとスライドターンも可能となりました!


DSC_4626


しかし、京商Mini-zは6V仕様ですから、乾電池とは言え9Vの電圧はモーターやアンプに負担を与えてしまうでしょう。ちょっと控え目にテスト走行し、今度は初めて本格的なリポバッテリーを試してみることにしました。


DSC_4690


今まで小型トイラジのホビラジ化の電源には角形9Vのアルカリ乾電池、ニッケル水素やリチウムイオンの充電池を使用して来ました。これは私が独自に流用している物ですが、今のところ電圧的なトラブルは有りません。


DSC_4726


*左上の白い物が650mahのリチウムイオン充電池で結構パンチが有ります。右下は250mahのニッケル水素充電池で、これらは同じ充電器で充電可能です。いずれもヤフオクで安く売っていて、今までのホビラジ化で多用して来ました。


DSC_4629


しかし今回のポルシェのように角形9V乾電池さえも内蔵するスペースが無い場合にと、思い切って本格的な小型リポバッテリーを導入する事にしました。ヤフオクで良く見掛ける商品ですが、TURNIGY の『nano-tech 』という物を格安購入しました。*新古品で二個で千円でした。


IMG_20190419_131510


*元のコネクタのサイズが小さすぎて充電器に合わず、三本の配線を一本ずつ慎重にカットして半田付けし、normal大のコネクタに交換しましたが、リポバッテリーは『配線がショートすると発熱して大変危険』ですので安易に真似しないで下さい!
*リポの配線を二本同時にニッパーでカットしてショートし、火傷しそうになりました!


DSC_4644


このリポバッテリーはドローン等の空物に使われる物ですが、今回の物は『縦1.5cm、横4.5cm、厚み約1.0cm』というリポでは最小サイズの物だと思われます。『7.4V、300mah、2セル、35~70C』という規格で、容量は少ないですが出力(Cで表記)は高そうです。


DSC_4652


リポバッテリーには色々と注意点が有りますが、一番気を付けなければいけない事は『リポバッテリー専用充電器』を使わなければいけない事です。例えばニッカド充電器でリポバッテリーを充電してしまうと、過充電となり発火、爆発で火事を起こしかねない危険な状態となります。*この充電器は千円くらいでした。


DSC_4654


あとは過放電なんかも良くないのですが、ニッケル水素のようなメモリー効果は有りませんし、継ぎ足し充電も可能です。また小型軽量なのに満充電で8.4V(7.4Vの場合)にもなるので、扱い方に注意すれば小型トイラジの電源としてはとても便利で頼もしい存在なのです。*電圧測定器も必須でしょう。これも千円くらい。


DSC_4675


この300mahの極小リポバッテリーは満充電に約30分しかかからず、いつも使う角形9V充電池より扱い易そうでした。早速充電を終えたリポバッテリーを単3乾電池BOX内に収めて試験走行です!


DSC_4688


おぉ、流石は本格的なリポバッテリー、走りにパンチが有りますね!そしてミニ四駆のスピードチェッカーで速度計測をしてみると…X-SPEED Vモーターの性能と相まって最高速は40km/hに迫る勢いでした!*あくまで参考値です。


DSC_4668


しかし、ここまでスピードが出ると狭い部屋の中では操作しにくく、リアのスリックタイヤは滑りまくりでした。しかも、リアモーターの発熱が有り、アンプの故障も心配なので、やはりMini-zのモーターはホビラジの規格には合わないと言う結果に至りました。また、リポと適合するアンプに関しても学ばなくてはいけません。


DSC_4671


その後はリアモーターを安全な元のnormal平形130サイズに戻し、電源は 実質8.4Vのリポバッテリー か アルカリ単3乾電池(約9V)のどちらでも選択可能な配線としました。
*乾電池は本数を変えられるので単3アルカリ5本で7.5Vにも出来ます。また1.2Vの単3充電池6本の7.2Vでも良いでしょう。
*単3乾電池仕様の場合、邪魔なリポコネクタは車体内部に引っ込められます。


DSC_4509


最終的には初採用のリポバッテリーがメインの改造となりましたが、これによりホビラジ化の可能性が更に広がったのではないかと思います。最近はホビラジメカも小型化してますし、今までホビラジ化が不可能だった小さなサイズのトイラジも改造出来そうです。


DSC_4674


GW中は他の趣味もシーズン開幕となり、その合間をぬってトイラジblogも更新して行きたいと思いますのでお楽しみに…。また、以前の Yahoo!blog の引っ越し作業もGW中に取り掛かれるかと思いますので、経過を随時お知らせする予定です。それでは今回も閲覧ありがとうございました。


DSC_4518


【バンダイ ラジオトロン ポルシェ959】

1985年発売、当時の定価 6,980円 (箱情報)

1/18sc 全長23.5cm 全幅10.5cm 全高6.5cm

車重462.7g (リポ込)、タイヤ径3cm 幅2cm

車体にハイ/ローギア切り替えスイッチ付、

LEDヘッドライト追加、前輪バネサス追加、

車体電源 単3×5~6本、またはリポ (8.4V)

*京商 X-SPEED Vモーターも試してみた!


■単3アルカリ6本 ハイギア 23km/h
https://youtu.be/7FCSlRbvLAo

■リポ X-SPEED V ハイギア 40km/h!
https://youtu.be/ApMWWoFt03U

■単3アルカリ6本 ローギア直線走行
https://youtu.be/Be_kDyuVf4s

■単3アルカリ6本 X-SPEED V 直線走行
https://youtu.be/ysndP4HT3oQ

■単3アルカリ6本 X-SPEED V 旋回走行
https://youtu.be/V-zbtYLgvcs

■リポバッテリー X-SPEED V 旋回走行!
https://youtu.be/p-stn_Rfipk

■Lipo normalモーター 直線スライド走行
https://youtu.be/YyL7w632fZQ





■1980年代トイラジ大集合~動画リスト
https://www.youtube.com/playlist?list=PLqLK6WklkXc1LioYBZJ6zmZVGpTIOT8Zr


X-SPEED Vモーターは無謀だった…
IMG_20190418_155449


コネクタ交換はショートすると危険!
IMG_20190419_131510


同じ銘柄のリポバッテリーを3本購入
IMG_20190419_131613


ホビラジ化した車体のみの重さは約446g
DSC_4682


今回のリポバッテリーの重さは16.4g!
DSC_4685


単3六本は約137gなので約121gの軽量化
DSC_4684

*単3×6本を含むと約580g、元のトイラジ基盤と単3×8本を含むと約602gだった…

リアモーター周りにある冷却用の通気孔
IMG_20190425_040001


コードを巻いてアンテナを短尺化した
DSC_4743


1/10向けに2200mahのリポも購入済…
DSC_4705


次回はその屋外走行の様子も掲載予定!
DSC_4713




srixon_zrw at 23:59コメント(0)

2019年04月06日

1985年【BANDAI ラジオトロン ツインターボ 1/18 ポルシェ959】ツインモーター仕様の重量感ある車体をホビラジ化!その滑らかな操作は正に fun to drive♪レア度★★☆☆☆

.
全国のトイラジ好きな皆さん、こんばんは。Yahoo!blogから引っ越して来ましたノスタルジックホビー “トイラジ館 “ 館長イオタ。です。

このblogでは私が収集している古い日本製のラジコンカーを色々とご紹介しています。なお、ノスタルジックホビーはblog上の名称で実在しません。

旧【ノスタルジックホビー】blogはこちら
https://blogs.yahoo.co.jp/iobutan

*Yahoo!blogは年内閉鎖されますので、5月にlivedoor blogに移行予定です。





🆕トイラジ専用 Instagram 始めました。
https://www.instagram.com/iota_toyrc/


突然ですが先週末、母方の祖母が亡くなりました。私が子供の頃、祖母は度々プラモデルやミクロマン、LEGO等の玩具を買ってくれました。お小遣いも良く貰いましたねぇ…亡くなる三年くらい前まで自分の酒屋でレジ番をしていた働き者の祖母でした。お疲れ様、お祖母ちゃん…安らかにお眠り下さい…。


IMG_20190406_031758


…今年の冬は転倒しての顔面の怪我やら車のパンクやら何かと妙な事が続きましたが、祖母と最後に会ったのは一昨年の夏でしたので、何かの虫の知らせだったのかも知れませんね…。


さて、今回は前々回こちらで紹介した『BANDAI ラジオトロン 1/18 ポルシェ959』のホビラジ化が完成しましたので、ここで御披露目したいと思います。

【バンダイ ポルシェ959】前回の記事
http://radicon.blog.jp/archives/16325370.html

リアモーターが2個装備されたツインターボ仕様が特徴で、ターボ前進はするものの電磁石を利用したステアリングが上手く動作しなかったのがホビラジ化の理由です。


DSC_4332


『ラジオトロン』と言うラジコンカーブランドは元々『マツシロ』と言う玩具メーカーの物で、このポルシェは1985年の発売なのですが、もしかしたら製造はマツシロなのかも知れません。


IMG_20190406_032955


このポルシェ959は全長23.5cmで幅広なシャーシやリアルなボディー、歪みの無い足回り等どれを取っても良い作りで、ホビラジ化に耐えうる素晴らしい素材です。*元々リアモーターにはアルミのヒートシンクが付いていて、モーターを冷やす通気孔なんかも有るのです。


DSC_4213


まずは元の基板やステアリング部分の不要な電磁石を取り除き、ステア用にマイクロサーボを設置します。この辺はいつものやり方で小さなネジを多用します。前輪には柔らかなバネを挟んでサスペンションも付与しました。


https://youtu.be/j_Dy0YC8y4I ステアリング

DSC_4244


ステアリングが上手くデジプロ化した所で次はスロットル側へ…最近はホビラジ化が続いたせいか、いつもの中華製格安アンプや2.4Ghz受信機が在庫切れし、仕方なく古い大きなアンプとFM受信機を使用しました。3chのFM送信機が無く、今回は2chで我慢です。


DSC_4310


https://youtu.be/lf2j1C7WWL8 シャーシ走行

ポルシェ959は平たいカウンタック何かと比べるとボディー内部に空間がある方ですが、元の基盤を取り除いても大きなアンプや太目のコード類が場所を取り、コードを上手く束ねて何とかギリギリ収まる感じでした。


DSC_4325


リアのツインモーターをどうしようかと思いましたが、今回は2chと言う事で合計4本のリアモーター配線を2本ずつにまとめてアンプに繋ぎました。なので二個のモーターは同時に同じ回転をします。*ちなみにリアモーターにはヒートシンクが元々付いています。


https://youtu.be/D_rRuaAYqtk スロー走行

DSC_4252


ちょっと面白味に欠けますが、例えばローギア側のモーターを少し強力な物にすれば低速のトルクが高まる気がします。この辺は後日モーターを探して試してみたいと思います。*ハイギア側のモーターはピニオンギヤが妙に長く特殊なので交換しにくい。


DSC_4320


ヘッドライトには白色5mmのLEDを左右に配置して明るく点灯させました。元々は一個の麦球?で左右を点灯させていたのでかなり明るくなりました。今回は2chなので元々シャーシ裏の前方にある電源スイッチをLEDに繋いで点灯のオンオフをさせました。


https://youtu.be/_R3o_bizxj0 LED点灯走行

DSC_4312


アンプの電源スイッチはシャーシの一部に穴を開け、電池BOX内に設置しました。今回の車体電源はいつもの角形9V電池の収まる余地が無かったので、元の電池BOXを生かして単3乾電池6本直列としました。1.5Vのアルカリ乾電池でもメカに問題は無いようでした。


DSC_4323


LEDの配線も含めるとボディー内部はギッチギチになりましたが何とか収まり、ホビラジ化は完成となりました!操作してみると思った程のスピードは出ませんでしたが、思い通りのステアリング操作が出来て非常に楽しい車となりました♪正に某CMの fun to drive ですかね!?


https://youtu.be/WE-40Iv58F0 スピード走行

DSC_4328


元の車体重が単3乾電池8本を含むと602.5gで、今回は単3乾電池6本を含むと579.5gとなりました。単3乾電池1本が約23gなので電池1本分軽くなりましたが、内部メカは1本分重くなりました。その重量感も有ってか落ち着いた走りを見せています。直進性も素晴らしいですね。


https://youtu.be/2Fk1XUIPLrs ローギア走行

DSC_4339


狭い室内だと車体側のギア切り替えでローギアにして操作した方が低速のトルクが有って良さそうです。*上記のスピード走行動画もローギアです。

先日ドローン用の小型リポバッテリーを注文したので、それを使うともう少し速くなるかも知れません。リアモーターの交換なども今後のお楽しみとしましょうか…。それでは今回はこの辺で…次回もお楽しみに!


DSC_4329


【バンダイ ラジオトロン ポルシェ959】

1985年発売、当時の定価 6,980円 (箱情報)

1/18sc 全長23.5cm 全幅10.5cm 全高6.5cm

車重579.5g (電池込)、タイヤ径3cm 幅2cm

車体にハイ/ローギア切り替えスイッチ付、

LEDヘッドライト追加、前輪バネサス追加、

車体電源 単3×6本、ホビラジメカ搭載済。


■1980年代トイラジ大集合~動画リスト
https://www.youtube.com/playlist?list=PLqLK6WklkXc1LioYBZJ6zmZVGpTIOT8Zr







srixon_zrw at 19:59コメント(0)

2019年03月24日

1985年【BANDAI ラジオトロン ツインターボ 1/18 ポルシェ959】ツインモーターによる2段加速は意外と複雑な仕組み!(ホビラジ化予定)レア度★★☆☆☆

.
全国のトイラジ好きな皆さん、こんばんは。Yahoo!blogから引っ越して来ましたノスタルジックホビー “トイラジ館 “ 館長イオタ。です。

このblogでは私が収集している古い日本製のラジコンカーを色々とご紹介しています。なお、ノスタルジックホビーはblog上の名称で実在しません。

旧【ノスタルジックホビー】blogはこちら
https://blogs.yahoo.co.jp/iobutan

*Yahoo!blogは年内閉鎖されますので、5月にlivedoor blogに移行予定です。





🆕トイラジ専用 Instagram 始めました。
https://www.instagram.com/iota_toyrc/


こちら札幌はようやく積雪量ゼロを記録したばかりですが、今週末また降雪が有りました。思えば今年の冬は氷の上で滑って転んで地面に顔面を打ち、目の上を切って流血したり、ネジを踏んでの車のパンクが二度も有ったりと、私にとっては何かと大変な冬でした…(^_^;)


DSC_4135


さて今回は、あのバンダイから1985年に発売された『ラジオトロン ツインターボ シリーズ』より1/18scaleの『ポルシェ959』をご紹介したいと思います。このシリーズで良く見かけるのはルマンtypeのADVANポルシェですが、959は少し珍しいですかね。


DSC_4016


他にも同ツインターボシリーズからはTOYOTAスープラなんかも発売されていたようですが、ツインターボ仕様の車種を色々とラジコン化したのですね。で、このトイラジの売りはリアモーターがツイン仕様となっている事で、このくらいのサイズにしては豪華な装備となっています。*ADVANポルシェ、スープラ画像はネットより引用。


IMG_20190322_034110


このポルシェ959のボディー全長は23.5cmで全幅は10.5cmと中々どっしりした幅広シャーシとなっています。タイヤは中空スリックタイヤで若干スベスベしていますが劣化はしておらず、グリップも良いようです。


IMG_20190322_034156


ボディーは少し分厚いプラスチック製でシャーシも含めて全体的に重みを感じますが、ボディー形状はトイラジにしては中々リアルだと思います。車体電源が単3×8本というのも頼もしいですね。これはツインターボの走りに期待が高まります。


DSC_4019


サスペンションや後輪デフギアは装備されていませんが、シャーシやボディーの作りがシッカリしていて流石はバンダイと言う雰囲気です。早速電源を入れて操作みるとリアタイヤはターボがかかっているように加速しましたが、ステアリングは全く動く気配が有りません。


IMG_20190322_034228


と言う訳で中身を確認してみることに…前輪はプラプラしていて動力源との繋がりが無さそうです。まずはステアリングBOXを開けてみました。ステアBOXへのリード線は細い物が3本で、電磁石により左右の動きを行っていました。


DSC_4025


電磁石により左右にスライドするプラ板の中心に短い突起が有るのですが、それが折れていてタイヤ側と繋がっていなかったのです。その折れた部品を小さなネジで修復し、ステアリングは動作するようになりましたが、いざ接地してみると動きが弱くて上手く曲がりません。*ステアリングは停止時には動作しない仕様。


https://youtu.be/ozM5voUI-_E 電磁石動作

https://youtu.be/_2VJrmxWP08 ステア復活

DSC_4056


ツインターボのリアモーター部分も開けてみるとギアBOXの中には小さなリレー(黄色い部品)なんかも有って中々複雑な仕組みになっていました。基板にはリアモーターを調整する可変抵抗が有り、スロットル動作は前後とも上手く調整出来ました。


https://youtu.be/EjccPbpkEDE ツインターボ

DSC_4094


しかしステアリングはニュートラルに戻すバネも細くて弱く、修復しても曲がらないわ、ニュートラルに戻らないわで、まともに操作出来ませんでした。前進は二段階にギアチェンジするような加速を見せるだけにちょっと残念です。*実車画像はネット引用。


https://youtu.be/L7YxBMqOmaE 動作確認

IMG_20190323_034709


このscaleでツインモーターによる二段階加速と言うアイデアは中々意欲的で素晴らしいと思いますが、電磁石によるステアリング機構が不確実でちょっと勿体無いですね。これは是非ホビラジ化してまともに走るようにしたいものです。*実車画像はネット引用。


https://youtu.be/cUOxkZstzBI 走行テスト

IMG_20190323_034817


車体の内部にはホビラジメカを配置するスペースは十分有りますし、ステアリングの電磁石を取り除けばマイクロサーボも取り付けられますし、プロポの3chを使ってターボモーターを起動させたり等、ホビラジ化すれば中々面白い車体となりそうです…。それでは今回も閲覧ありがとうございました。また次回をお楽しみ…(^-^)/

https://youtu.be/i5Q3he8tGFM 内部動作確認


DSC_4025


【バンダイ ラジオトロン ポルシェ959】

1985年発売、当時の定価 6,980円 (箱情報)

1/18sc 全長23.5cm 全幅10.5cm 全高6.5cm

車重602.5g (電池込)、タイヤ径3cm 幅2cm

ツインターボ二段加速、二段ギアチェンジ

ヘッドライト点灯、電磁石式ステアリング

車体電源 単3×8本、送信機電源 9V×1本、

オンオフ操作、40MHz 後程ホビラジ化予定


■1980年代トイラジ大集合~動画リスト
https://www.youtube.com/playlist?list=PLqLK6WklkXc1LioYBZJ6zmZVGpTIOT8Zr





【ツインターボの仕組み】リアギアBOXを開けて2つのリアモーターの動きを確認してみると…スロットル後進では第1モーターのみ後進回転し、スロットルnormal前進では第1モーターと第2モーターが弱めに前進回転し、スロットル全開前進では第1第2モーター共に前進回転数がアップしていました。


https://youtu.be/EjccPbpkEDE ツインターボ

DSC_4134


リアギアBOX内には小さなリレー(黄色い部品)が有り、normal前進時にリレーが作動して第2モーターの回転を止める様な動きをしていました。で、全開前進の時にはリレーの部位が戻り?第2モーターの回転が解放されているのではないかと思われます。*ピニオンギヤの長い方が第2モーター。


https://youtu.be/vL8M7kfRCww ツインモーター

DSC_4095


単純にnormal前進時は第1モーターのみ駆動させ、全開前進時には両方のモーターの回転数を上げる…だけで良いと思いますがリレーまで導入するとは何だか複雑な仕組みですね。
ちなみに第1と第2モーターが噛み合う中間ギアはデフギア(画像の下方)になっていますが、車輪軸にはデフギアは有りませんので小回りは効きません。


DSC_4133


確かADVANポルシェも持っていたはず
IMG_20190323_054734


発泡スチロールの天板も入ってました
DSC_4014


ステアリングに難が有るのが残念…
DSC_4015


ポルシェ959と言えばラリーカーも人気
IMG_20190323_034553

*ネット引用画像




srixon_zrw at 19:59コメント(0)
最新記事(画像付)
読者登録
LINE読者登録QRコード
記事検索
最新コメント
アクセスカウンター
  • 今日:
  • 昨日:
  • 累計:

楽天市場
最新記事(画像付)
読者登録
LINE読者登録QRコード
記事検索
最新コメント
アクセスカウンター
  • 今日:
  • 昨日:
  • 累計:

楽天市場
  • ライブドアブログ
