次回ホビラジ改造候補【ニッコー1/20トヨタハイラックス4WD】小さい割に本格的な4WD構造でホビラジ化に期待が高まります！当時7,980円！レア度★★★☆☆
.
全国のトイラジ好きな皆さん、こんばんは！
Yahoo!blogから引っ越して来ましたノスタル
ジックホビー “トイラジ ” 館長イオタ。です。
旧【ノスタルジックホビー】blogはこちら↓
https://blogs.yahoo.co.jp/iobutan
今回は今後ホビラジ改造する予定のトイラジを何台かピックアップしてみたいと思います。昨年春頃からヤフオクで買い集めた1970年代から1990年代にかけて発売された日本製の古い玩具RCカー｢懐かしのトイラジ｣は正確には数えていませんが、100台位は所有しているでしょうか。
その殆どが薄汚れた中古品で、中には電池を入れると動き出す物や分解して少し修理してやると復活する物も有りました。まだ全てのトイラジには手を付けていませんが、中には京商Mini-Zの基盤やホビラジメカを搭載してデジプロ改造したくなる物もたまに有ります。
どのようなトイラジがホビラジ改造に向いているのか、またその様な改造をする気にさせるトイラジとはどんな物なのか？その辺りは車体の構造や足回りの出来具合いによります。
一番重要なのがステアリング構造で、ステアリングを操舵するのがモーターなのか電磁石なのかで改造方法が変わります。
モーターの他にもポテンショメータが付いていれば簡単にMini-Z基盤が搭載出来、ホビラジメカでも『ステアリングサーボの基盤』を流用し、トイラジ側のステアリングモーターやポテンショメータに配線出来ます。
このホビラジの｢サーボ基盤｣を取り出して配線する方法は他では余り見掛けませんのでイオタ。ならではの改造方法かも知れませんね。
まぁそこまでやるなら普通にホビラジサーボを搭載する方が簡単なのでしょうが、私は元のステアリング構造(ステアモーターやポテンショメータ)をなるべく生かしてホビラジ改造したいのです。
私は基本的に全長20cmから30cmくらいの比較的小さめのトイラジを専門にホビラジ改造していますが、その多くが電磁石を利用したり、マイクロサーボモーターのような操舵力が弱いステアリング構造のようです。その様な電磁石によるステアリング構造の場合もMini-Zの基盤を繋ぐと操舵が可能なようでした。

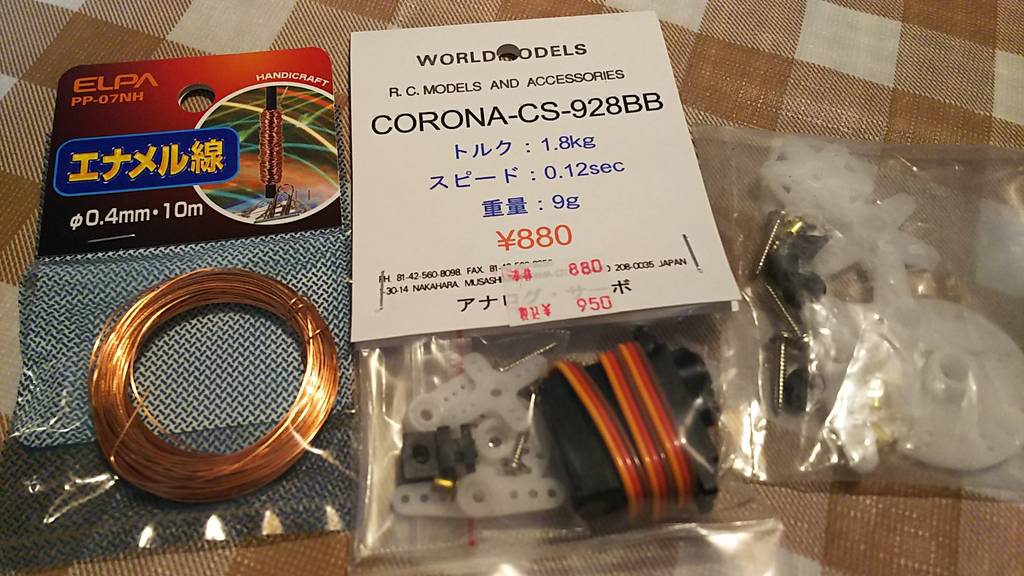

電磁石式ステアは操舵のトルクが弱いので、ホビラジ化する場合は電磁石を取り除き、代わりにマイクロサーボを取り付けます。空物用のマイクロサーボもトルク強目の物なら30cmくらいのRCカーを楽に操舵出来ます。
最近はマイクロサーボを利用したホビラジ改造がお気に入りですが、極小のマイクロサーボだと｢リトラクタブルライト｣を開閉するのにも使えて非常に便利ですね。
■1/15童夢-零のリトラクタブルライト電動化
https://blogs.yahoo.co.jp/iobutan/64274993.html
またホビラジ改造をするとリアモーターやリアギアに負荷がかかるので、リアモーターが9V乾電池(実質8V位)に耐えうる物なのか、ギアが負荷に堪えかねシャフトから外れて空回りしてしまわないか等を考慮する必要があります。
Mini-Z基盤を使う場合の電源は直列6Vなので大概のトイラジのリアモーターは耐えられます。(電圧的に危うい場合もリアモーター等に発熱対策をし、長時間のフルスロットル走行など無理な操縦をしなければ大丈夫なようです。)
リアモーターに挿してある｢ピニオンギア｣は大抵経年劣化で割れていて交換する事が多いのですが、たまに｢金属製のピニオンギア｣が付いているモーターがあり、中にはヨネザワのように数枚のリアギア全てが金属製の物まで有ります。
トイラジのリアギアは中間ギアが1枚以上有り､ホビラジより複雑なギア構造となっています。そんな金属製のリアギアを見るとホビラジ化したくなりますね。
やはり駆動系がシッカリしているトイラジはホビラジメカによるスピードUPやトルクUPに耐えられますし、パフォーマンスにも期待が高まります。
あとはギアの切り替え(ホビラジ化した場合、ハイギアが有ると速くなる)が付いているか、サスペンションが無い場合はサスバネをかます余地が有るか、古いゴムタイヤのグリップが良いか、LEDで電飾が可能か等、ホビラジ改造する際にチェックするポイントが多々有ります。
また古いトイラジに有りがちな難しい操作方法として、送信機に停止位置が無く前進しっぱなしの車体や、前後進(スロットル入力)時のみステアリングの操舵が可能な物など、今となっては操作が不便な車体もホビラジ化して自由自在に操縦したくなりますね。
それらを考慮して過去にYahoo!ブログで紹介したトイラジから幾つかホビラジ改造を施したい候補車を選び出しました。
まずは4WD部門から｢ニッコー1/20ハイラックス｣、｢ヨネザワ1/16ランボルギーニ チータ｣、｢バンダイ1/18 ザウインチ｣の３台が、
2WDバギー部門からは｢ニッコー1/16サンダービッキー｣、｢タイヨー1/20エアロミニホッパー｣の2台がエントリー。
そしてF-1部門からは｢トミー1/13フェラーリ642｣をピックアップ…。で、それぞれの車体構造を見比べながらマイクロサーボが使えそうな電磁式ステアリングのトイラジを選び出し、まずは手始めに｢ニッコー1/20ハイラックス｣をホビラジ改造してみる事に決めました…！

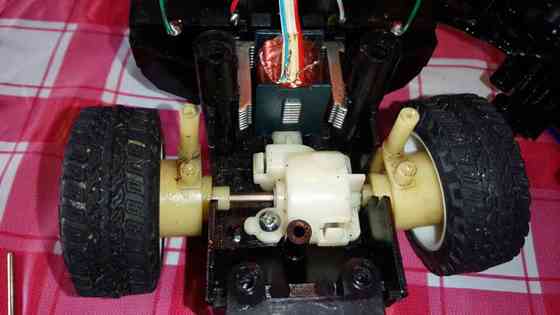

今まで数台のトイラジをホビラジ改造して来ましたが｢4WD｣というのは初めてですね。ニッコー1/20ハイラックスのステアリングは電磁式で、その構造は最近ホビラジ改造したシンセイのHONDAシティターボに良く似ていました。この頃は他社の構造をパクるなんて事も有ったのかなぁ？！

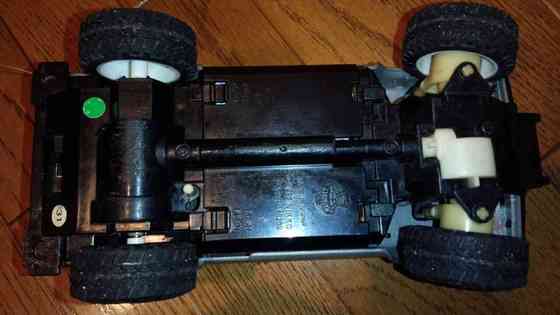

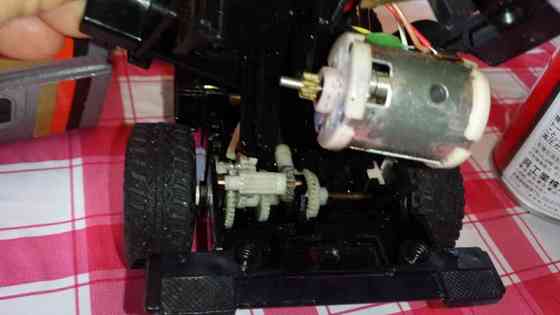

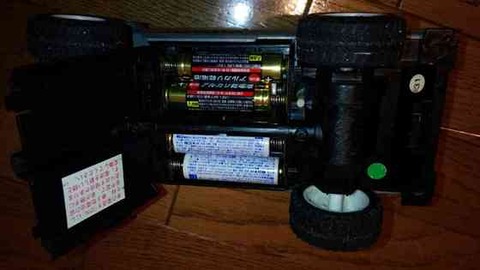

その｢4WD構造｣は小さい割にはプロペラシャフトによる本格的な造りで全長は21cm、車体電源は単3乾電池が６本です。リアモーターは丸型 260サイズで今まで何度かホビラジ改造している大きさのモーターです。リアモーターのピニオンギアは金属製でハイ&ローギア切り替え付。
確か以前は駆動系の電池を一本増やして電圧アップさせましたが、走りはそれほど変化しませんでした。1/20スケールと言う事でホビラジ改造により、かなりのトルクUPが期待出来そうです！障害物コースを作ってクローラー的にローギアでの走破性を楽しむのも面白そう。

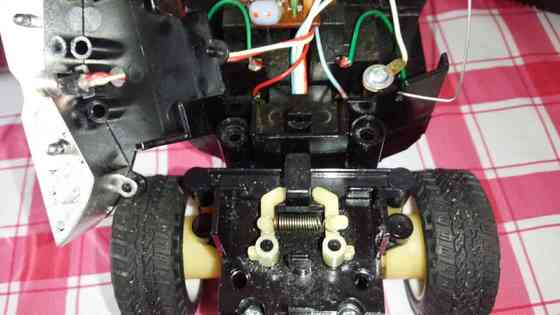

その他、前輪にはデフギア付で、薄暗いヘッドライトはLEDに変更したい所です…。とりあえず年内にはホビラジ化が完成の予定で、出来上がり次第 こちらで御披露目したいと思いますのでお楽しみに…！

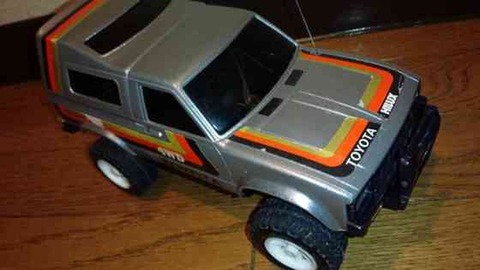

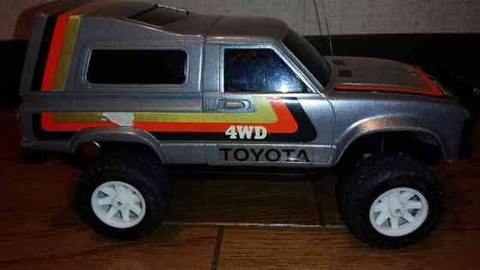

【ニッコー1/20トヨタハイラックス4WD】
https://blogs.yahoo.co.jp/iobutan/63866773.html
【ニッコー1/20ハイラックス障害物越え】
https://youtu.be/YN3BqdMjLGw
その他、ホビラジ化してみたい候補は…

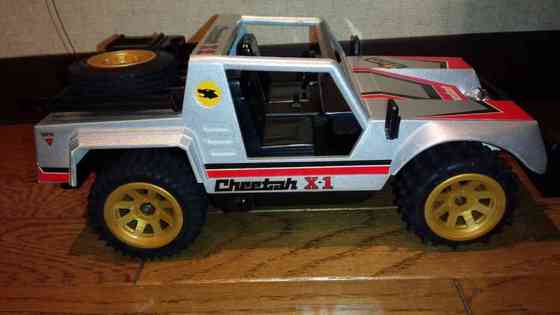

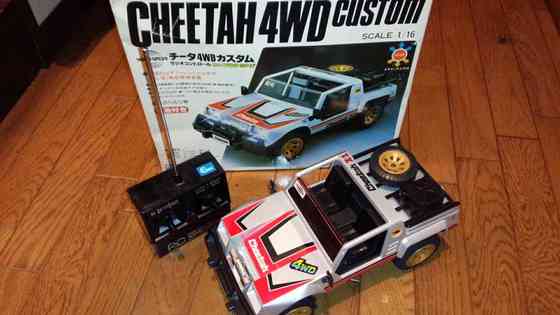

【ヨネザワ1/16チータ4WDカスタム】
https://blogs.yahoo.co.jp/iobutan/63858780.html
https://youtu.be/WMkArDzetPE
4WD、ステアリングモーター、ポテショ付

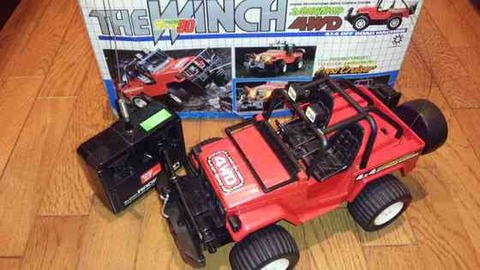

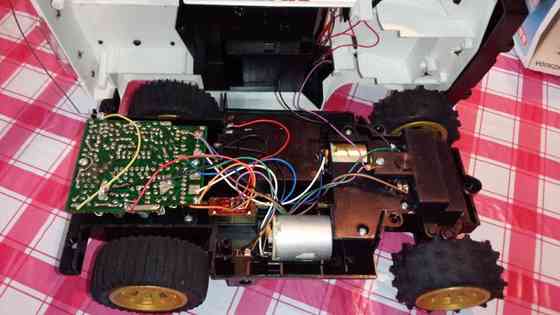

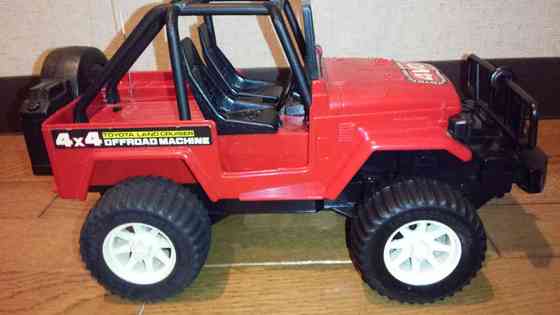

【バンダイ1/18ザ･ウインチ4WDトヨタランクル】
https://blogs.yahoo.co.jp/iobutan/63890992.html
https://youtu.be/eS5QN81uWos

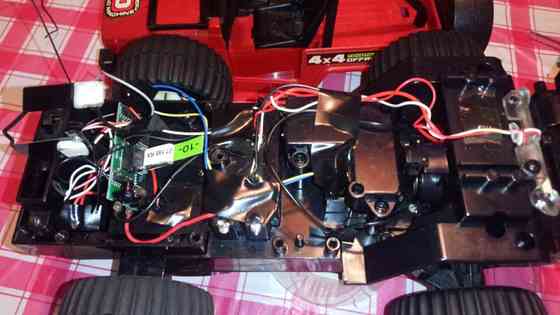

4WD、後輪リジット、Mini-Z基盤移植済

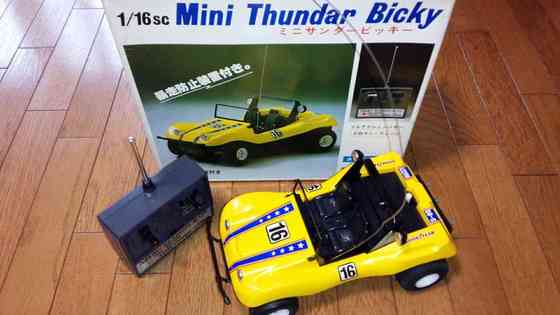

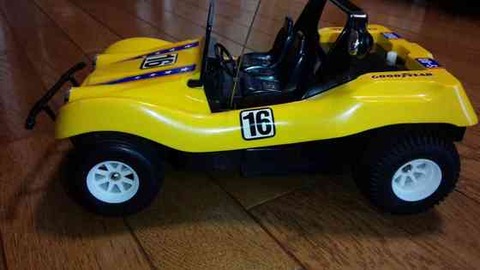

【ニッコー1/16ミニサンダービッキー】
https://blogs.yahoo.co.jp/iobutan/63920952.html
https://youtu.be/D6LuGom7XD4
2WD、電磁式ステアリングシステム

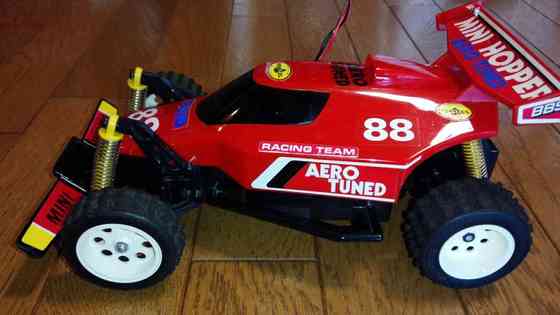

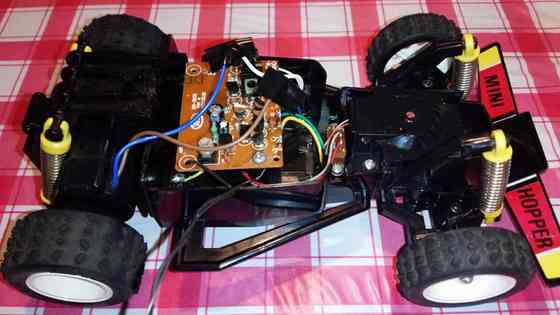

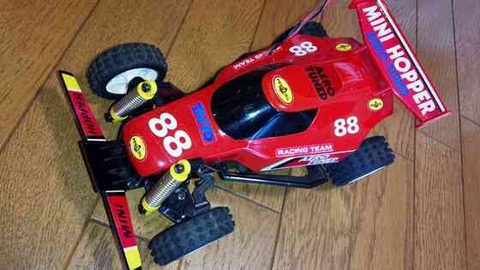

【タイヨー1/20エアロ ミニホッパー】
https://blogs.yahoo.co.jp/iobutan/63928533.html
https://youtu.be/_WrL8qFRm2o

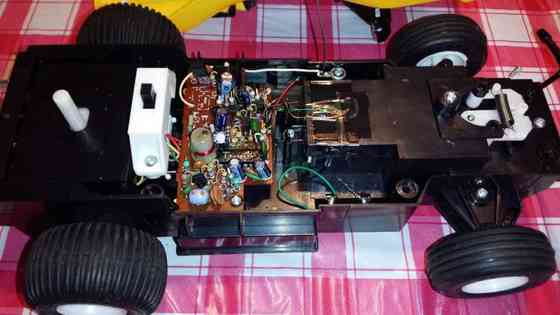

2WD、前後サスペンション付、基盤交換済

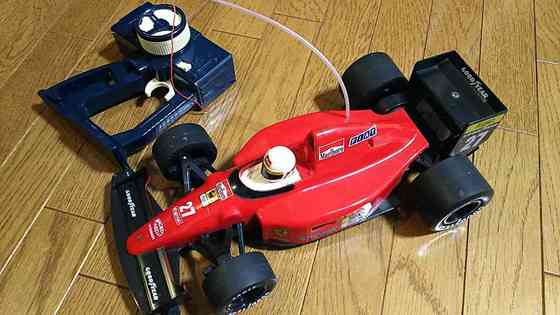

【トミー1/13フェラーリ642】
https://blogs.yahoo.co.jp/iobutan/64311006.html
ステアリングモーター、ポテンショメータ付
https://youtu.be/gP_7eqX092c
いずれ、これらもホビラジ化してみたいものです。
全国のトイラジ好きな皆さん、こんばんは！
Yahoo!blogから引っ越して来ましたノスタル
ジックホビー “トイラジ ” 館長イオタ。です。
旧【ノスタルジックホビー】blogはこちら↓
https://blogs.yahoo.co.jp/iobutan
今回は今後ホビラジ改造する予定のトイラジを何台かピックアップしてみたいと思います。昨年春頃からヤフオクで買い集めた1970年代から1990年代にかけて発売された日本製の古い玩具RCカー｢懐かしのトイラジ｣は正確には数えていませんが、100台位は所有しているでしょうか。
その殆どが薄汚れた中古品で、中には電池を入れると動き出す物や分解して少し修理してやると復活する物も有りました。まだ全てのトイラジには手を付けていませんが、中には京商Mini-Zの基盤やホビラジメカを搭載してデジプロ改造したくなる物もたまに有ります。
どのようなトイラジがホビラジ改造に向いているのか、またその様な改造をする気にさせるトイラジとはどんな物なのか？その辺りは車体の構造や足回りの出来具合いによります。
一番重要なのがステアリング構造で、ステアリングを操舵するのがモーターなのか電磁石なのかで改造方法が変わります。
モーターの他にもポテンショメータが付いていれば簡単にMini-Z基盤が搭載出来、ホビラジメカでも『ステアリングサーボの基盤』を流用し、トイラジ側のステアリングモーターやポテンショメータに配線出来ます。
このホビラジの｢サーボ基盤｣を取り出して配線する方法は他では余り見掛けませんのでイオタ。ならではの改造方法かも知れませんね。
まぁそこまでやるなら普通にホビラジサーボを搭載する方が簡単なのでしょうが、私は元のステアリング構造(ステアモーターやポテンショメータ)をなるべく生かしてホビラジ改造したいのです。
私は基本的に全長20cmから30cmくらいの比較的小さめのトイラジを専門にホビラジ改造していますが、その多くが電磁石を利用したり、マイクロサーボモーターのような操舵力が弱いステアリング構造のようです。その様な電磁石によるステアリング構造の場合もMini-Zの基盤を繋ぐと操舵が可能なようでした。
電磁石式ステアは操舵のトルクが弱いので、ホビラジ化する場合は電磁石を取り除き、代わりにマイクロサーボを取り付けます。空物用のマイクロサーボもトルク強目の物なら30cmくらいのRCカーを楽に操舵出来ます。
最近はマイクロサーボを利用したホビラジ改造がお気に入りですが、極小のマイクロサーボだと｢リトラクタブルライト｣を開閉するのにも使えて非常に便利ですね。
■1/15童夢-零のリトラクタブルライト電動化
https://blogs.yahoo.co.jp/iobutan/64274993.html
またホビラジ改造をするとリアモーターやリアギアに負荷がかかるので、リアモーターが9V乾電池(実質8V位)に耐えうる物なのか、ギアが負荷に堪えかねシャフトから外れて空回りしてしまわないか等を考慮する必要があります。
Mini-Z基盤を使う場合の電源は直列6Vなので大概のトイラジのリアモーターは耐えられます。(電圧的に危うい場合もリアモーター等に発熱対策をし、長時間のフルスロットル走行など無理な操縦をしなければ大丈夫なようです。)
リアモーターに挿してある｢ピニオンギア｣は大抵経年劣化で割れていて交換する事が多いのですが、たまに｢金属製のピニオンギア｣が付いているモーターがあり、中にはヨネザワのように数枚のリアギア全てが金属製の物まで有ります。
トイラジのリアギアは中間ギアが1枚以上有り､ホビラジより複雑なギア構造となっています。そんな金属製のリアギアを見るとホビラジ化したくなりますね。
やはり駆動系がシッカリしているトイラジはホビラジメカによるスピードUPやトルクUPに耐えられますし、パフォーマンスにも期待が高まります。
あとはギアの切り替え(ホビラジ化した場合、ハイギアが有ると速くなる)が付いているか、サスペンションが無い場合はサスバネをかます余地が有るか、古いゴムタイヤのグリップが良いか、LEDで電飾が可能か等、ホビラジ改造する際にチェックするポイントが多々有ります。
また古いトイラジに有りがちな難しい操作方法として、送信機に停止位置が無く前進しっぱなしの車体や、前後進(スロットル入力)時のみステアリングの操舵が可能な物など、今となっては操作が不便な車体もホビラジ化して自由自在に操縦したくなりますね。
それらを考慮して過去にYahoo!ブログで紹介したトイラジから幾つかホビラジ改造を施したい候補車を選び出しました。
まずは4WD部門から｢ニッコー1/20ハイラックス｣、｢ヨネザワ1/16ランボルギーニ チータ｣、｢バンダイ1/18 ザウインチ｣の３台が、
2WDバギー部門からは｢ニッコー1/16サンダービッキー｣、｢タイヨー1/20エアロミニホッパー｣の2台がエントリー。
そしてF-1部門からは｢トミー1/13フェラーリ642｣をピックアップ…。で、それぞれの車体構造を見比べながらマイクロサーボが使えそうな電磁式ステアリングのトイラジを選び出し、まずは手始めに｢ニッコー1/20ハイラックス｣をホビラジ改造してみる事に決めました…！
今まで数台のトイラジをホビラジ改造して来ましたが｢4WD｣というのは初めてですね。ニッコー1/20ハイラックスのステアリングは電磁式で、その構造は最近ホビラジ改造したシンセイのHONDAシティターボに良く似ていました。この頃は他社の構造をパクるなんて事も有ったのかなぁ？！
その｢4WD構造｣は小さい割にはプロペラシャフトによる本格的な造りで全長は21cm、車体電源は単3乾電池が６本です。リアモーターは丸型 260サイズで今まで何度かホビラジ改造している大きさのモーターです。リアモーターのピニオンギアは金属製でハイ&ローギア切り替え付。
確か以前は駆動系の電池を一本増やして電圧アップさせましたが、走りはそれほど変化しませんでした。1/20スケールと言う事でホビラジ改造により、かなりのトルクUPが期待出来そうです！障害物コースを作ってクローラー的にローギアでの走破性を楽しむのも面白そう。
その他、前輪にはデフギア付で、薄暗いヘッドライトはLEDに変更したい所です…。とりあえず年内にはホビラジ化が完成の予定で、出来上がり次第 こちらで御披露目したいと思いますのでお楽しみに…！
【ニッコー1/20トヨタハイラックス4WD】
https://blogs.yahoo.co.jp/iobutan/63866773.html
【ニッコー1/20ハイラックス障害物越え】
https://youtu.be/YN3BqdMjLGw
その他、ホビラジ化してみたい候補は…
【ヨネザワ1/16チータ4WDカスタム】
https://blogs.yahoo.co.jp/iobutan/63858780.html
https://youtu.be/WMkArDzetPE
4WD、ステアリングモーター、ポテショ付
【バンダイ1/18ザ･ウインチ4WDトヨタランクル】
https://blogs.yahoo.co.jp/iobutan/63890992.html
https://youtu.be/eS5QN81uWos
4WD、後輪リジット、Mini-Z基盤移植済
【ニッコー1/16ミニサンダービッキー】
https://blogs.yahoo.co.jp/iobutan/63920952.html
https://youtu.be/D6LuGom7XD4
2WD、電磁式ステアリングシステム
【タイヨー1/20エアロ ミニホッパー】
https://blogs.yahoo.co.jp/iobutan/63928533.html
https://youtu.be/_WrL8qFRm2o
2WD、前後サスペンション付、基盤交換済
【トミー1/13フェラーリ642】
https://blogs.yahoo.co.jp/iobutan/64311006.html
ステアリングモーター、ポテンショメータ付
https://youtu.be/gP_7eqX092c
いずれ、これらもホビラジ化してみたいものです。
2017年11月16日

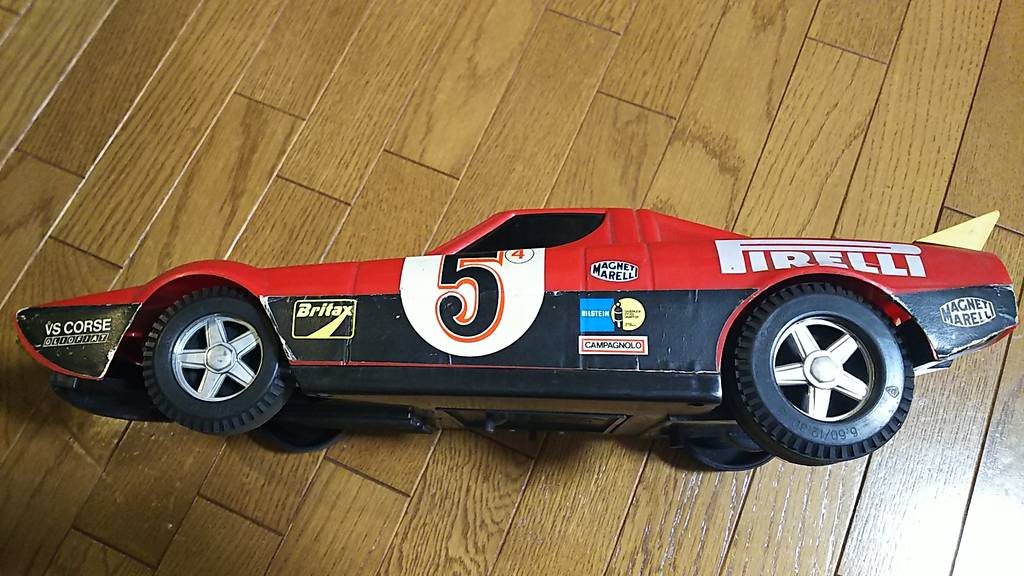

1978年頃【RE-EL 1/10 ランチャストラトス(ピレリカラー)】40年前の稀少なイタリア製ラジコンカーが動き出しました！レア度★★★★★
.
全国のトイラジ好きな皆さん、こんばんは！
Yahoo!blogから引っ越して来ましたノスタル
ジックホビー “トイラジ ” 館長イオタ。です。
旧【ノスタルジックホビー】blogはこちら↓
https://blogs.yahoo.co.jp/iobutan
今回は趣向を変えまして洋物トイラジを
ご紹介したいと思います。RE-EL(リール)
というイタリアの玩具メーカー品で車種
は1975年頃に世界ラリー等で大活躍した
｢ランチャストラトス｣です。ランチャの
ラリー車と言うとマルボロやアリタリア
カラーが有名ですが、このピレリカラー
は1978年以降に活躍したラリーカーの様
です。今回はラジコンと言う事で3,600円
で落札しましたが、元箱や送信機は無く、
車体のみのジャンク品でした。イタリア
製の玩具と言う事で物珍しさで入手し、
早速どんな物か見てみる事に…。外観は
子供向け玩具と言った感じでボディーや
シャーシはABS樹脂の様な弾力性のある
柔らかいプラスチックで出来ていました。
こういう素材だと40年経っても割れたり
しにくいんですね。( ひのりは有ります )
ボディーのステッカーは細かい剥がれは
有りますが破れは無さそうです。ラリー
カーとして特徴的なフロント四連フォグ
ランプが欠品しているような形跡があり
ますが、これは1/10スケールのホビラジ
用のフォグランプが合いそうです。その
ついでにリトラクタブルライトを付けて
しまっても良いかも。またリアカウル部

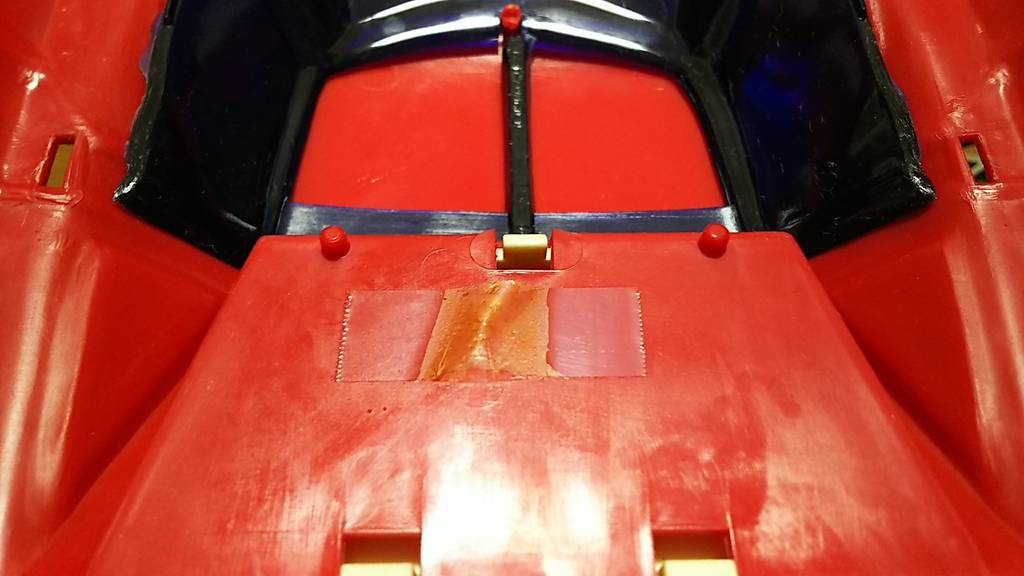

に付くルーフスポイラーも欠品している
ようでした。全長は42cmで実車と比較
すると少し細長すぎますね。ストラトス
の特徴的な ぷっちょりした幅広短小感が
見られません。その辺はラジコン玩具の
規格の問題でしょう。実は同シリーズに
｢アルファロメオ カラボ｣と言うラジコン
玩具も存在し、こちらも全長は同じよう
です。そのカラボも出品されてましたが
そちらは｢有線リモコン式｣で12,000円で
値段的に諦めました。ネット検索すると
カラボには｢無線ラジコン版｣も有る様で
今回のストラトスも恐らく無線ラジコン
だと思われます。車体電源は単2乾電池
が6本で、電極は問題なく通電しました。
タイヤは硬いプラスチック製で後輪には
滑り止めの薄いゴムが巻いて有りました。
早速電池を入れてスイッチONしてみると
まずは後輪が前進側に回転し始めました。
■RE-EL ランチャストラトス 動作確認
https://youtu.be/SASiR6dP0eM
暫くステアリング部分をいじっていると
その内ステアリングも動き始め、勝手に
左右に操舵し続けました。そのまま地面
に置くとジグザグに走行するようでした。
■RE-EL ランチャストラトス ジグザグ走行
https://youtu.be/Hq0vCQj6lBg
一応これはラジコンカーだと思いますが
送信機が無くても｢ジグザグ走行｣は可能
なんですね。この動きは基盤が故障して
いてたまたま勝手に動いてるだけかな？

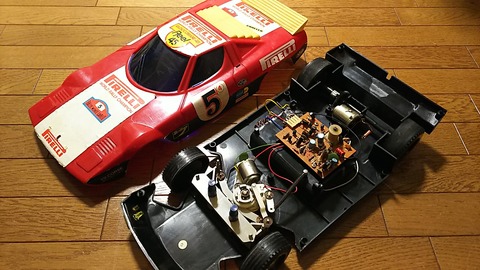

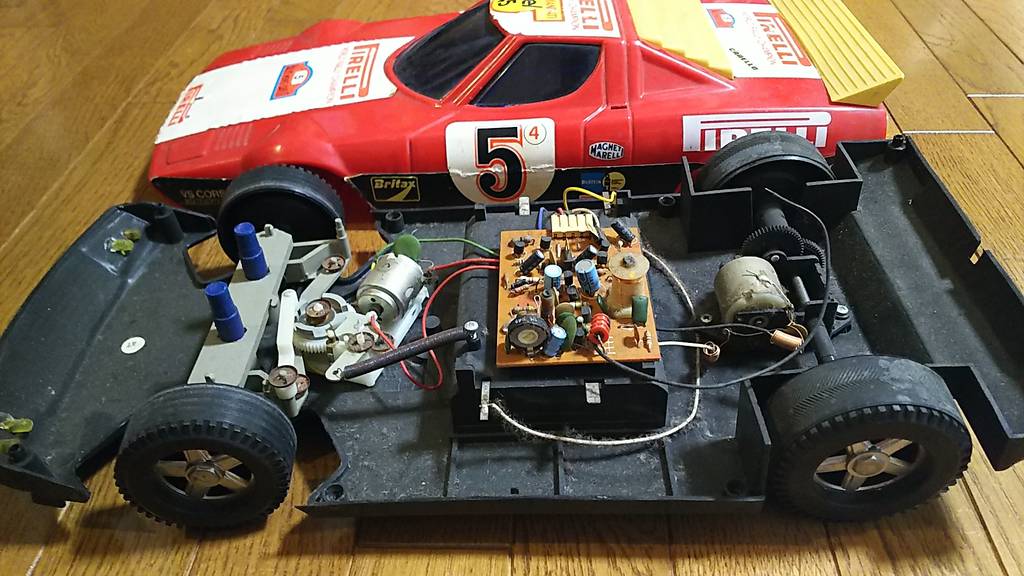

とりあえずボディーを外して中身を確認

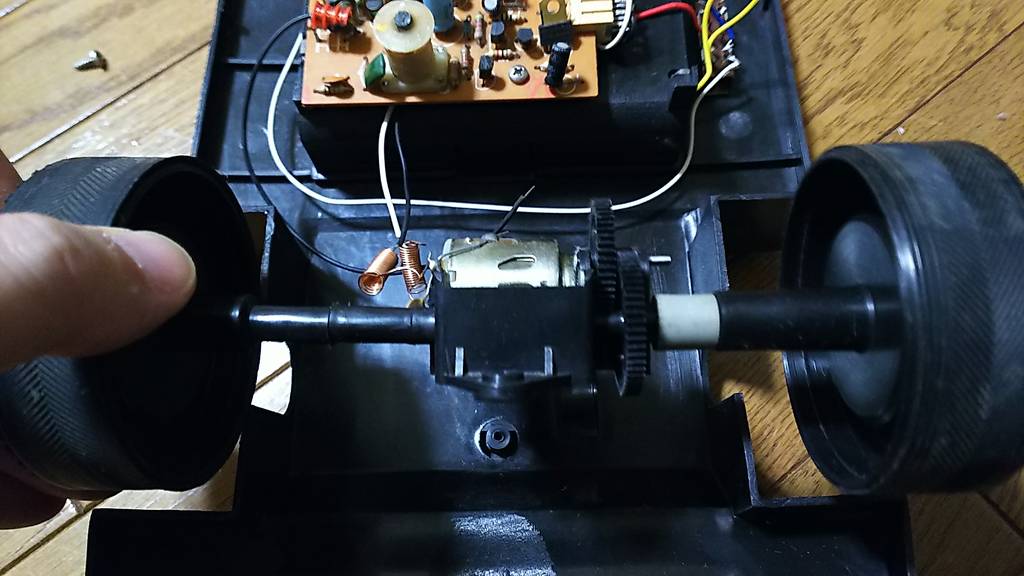

してみると…リアモーターは280型で10T
ピニオンギアが付いてました。中間ギア
が一個有り、左後輪は空転する仕様です。
また後輪は左右にシーソーする構造で、
ネジにバネをかませばサスペンションも
追加可能でした。ステアリングにも260
型の丸型モーターが有り、ウォームギア
によりステアリングが左右に動きます。
ポテンショメータの様な物も有りますが
これがどの様な意味が有るのか不明です。
前輪にもサスペンションは組み込めそう
でした。例えばホビラジ改造する場合、
このステアリングモーターを生かして
上手く改造出来そうです。前後にLEDも
組み込めそうですし、ホビラジ化も考え
ましたが、とりあえず動いたので今回は
清掃のみに止めました。モーターに油を
挿してやると更に動きが良くなりました。
■RE-EL ランチャストラトス 内部構造
https://youtu.be/A1L-lB2X0E0
後輪に巻いてあるゴムシートは着脱可能
なので、ゴムシート有ならグリップ走行、
無しならスピンターンが可能でしょう…。
元々のラジコン送信機は検索した画像に
よるとボタンが一個しか見当たりません。
もしかすると電源ONで前進しっぱなしと
なり、送信機ボタンを押すごとに直進と
左右の操舵が繰り返される様な操作方法
なのかも知れませんね。今回は1970年代
の古い外国製のラジコンが動いたという
だけでちょっとした感動が有りました…。
いつかはホビラジ化もしてみたいですが
これは電動走行玩具としてこのまま大事
に保管しておいても良いかも知れません。
また何か面白いラジコンが有りましたら
ご紹介したいと思います。今回もブログ
閲覧ありがとうございました。イタリア
製のラジコンがまだ有った様な…(*^_^*)
【RE-EL 1/10 ランチャストラトス ピレリ】
1978年頃イタリア製、無線ラジコンカー
全長42cm 全幅20cm 全高11cm 車重789g
リアタイヤ径 7cm、リアタイヤ幅 2.5cm
車体電源 単2乾電池6本（アルカリ電池OK）
電池を含む車重 1187g、左後輪は空転仕様
（同シリーズにアルファロメオ カラボも有）
■一部の画像は他所から拝借しています。

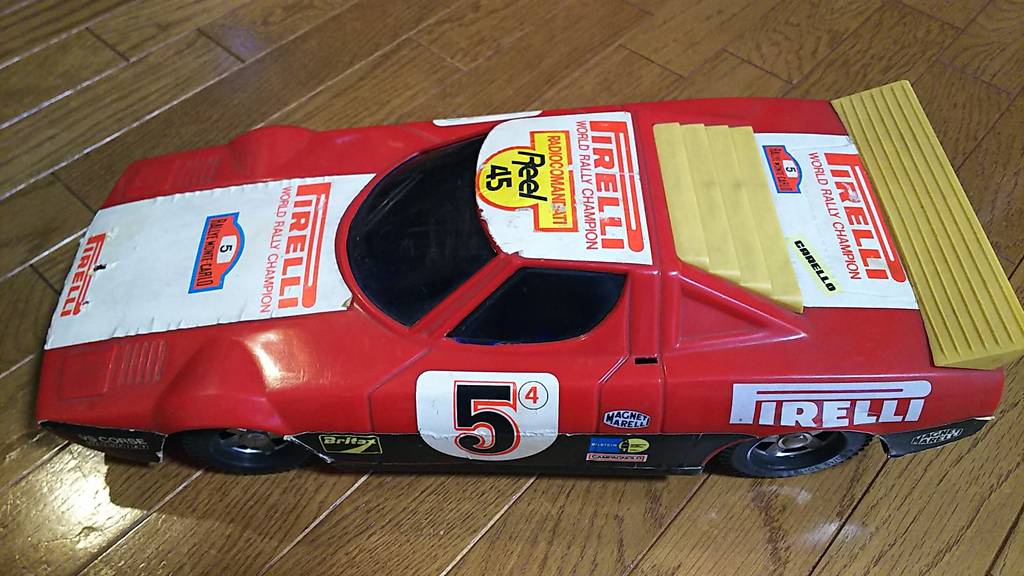

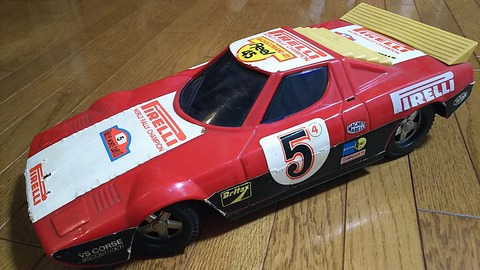

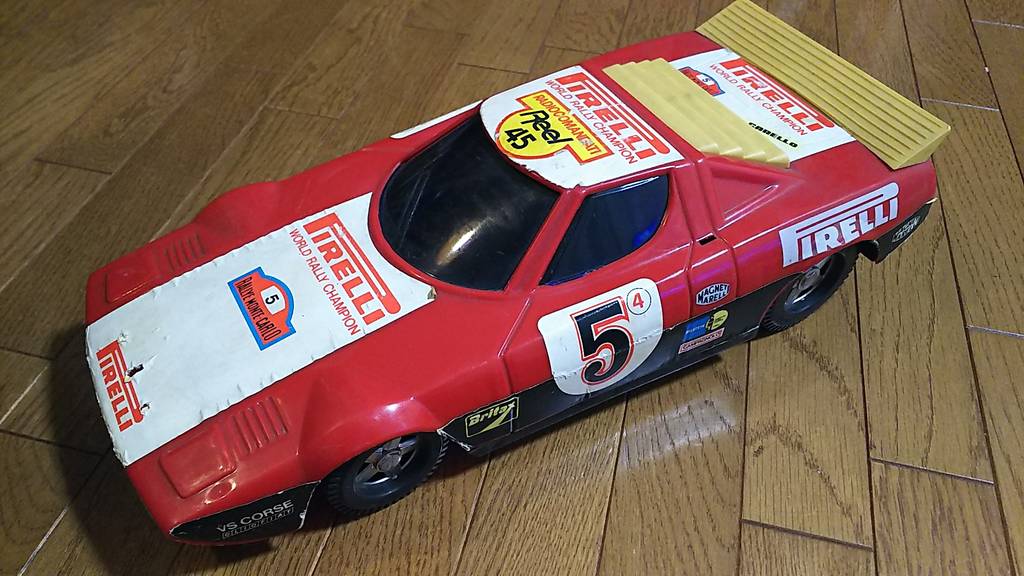

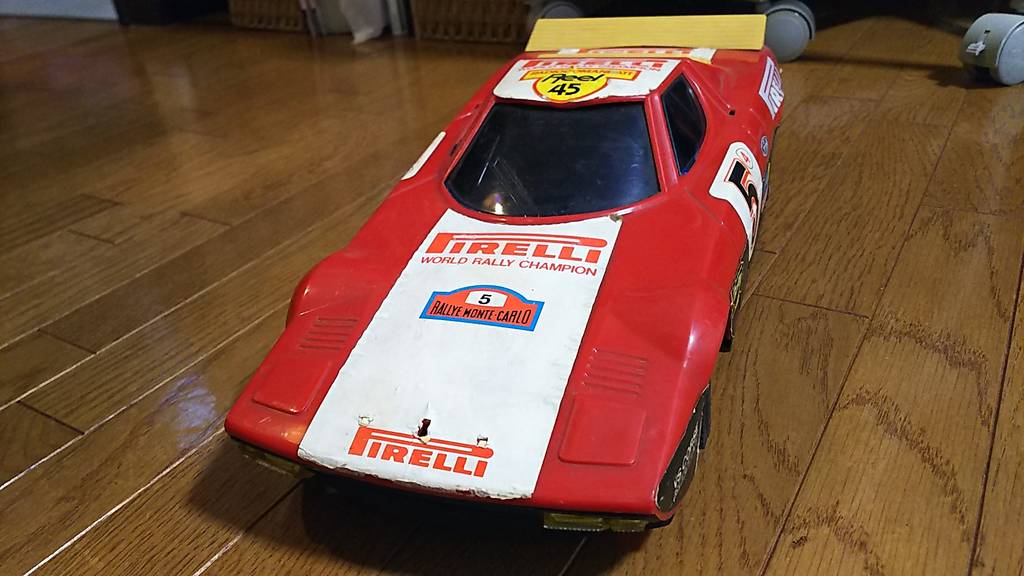

ピレリカラーは1978年以降
車体のみで3600円で落札した

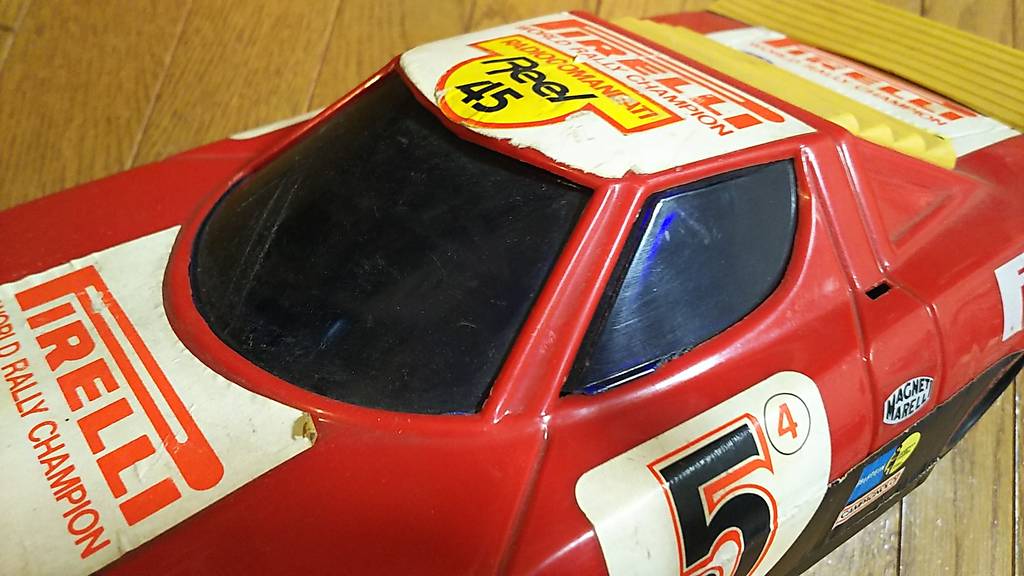

ステッカーの破れは無さそう
プロポーションが実車と異なる

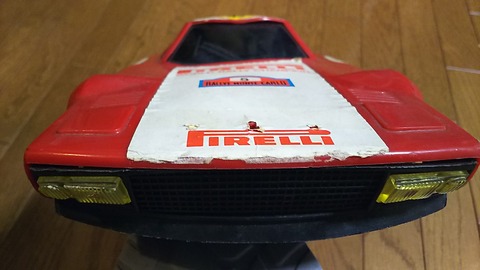

フロントにはフォグランプ

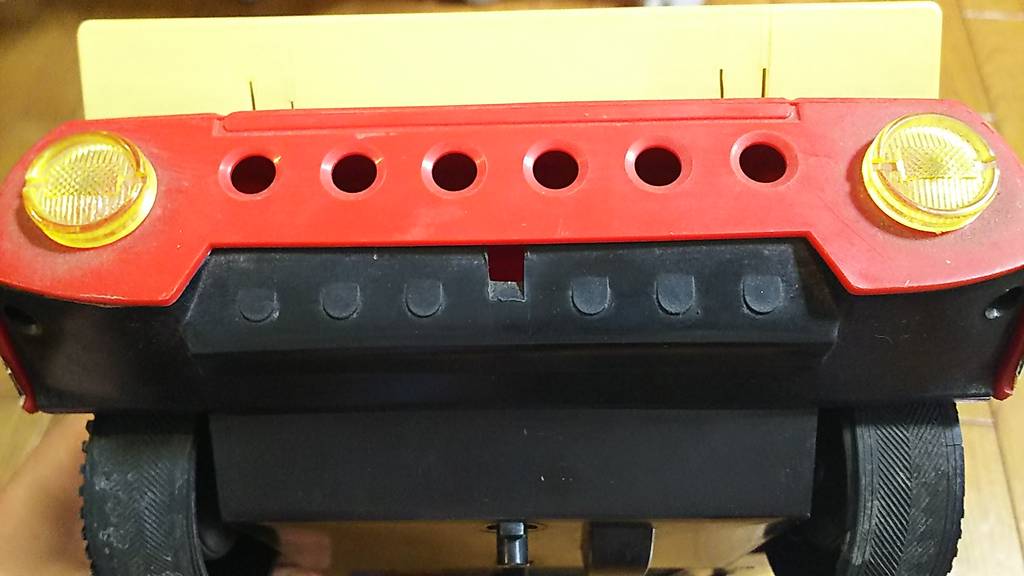

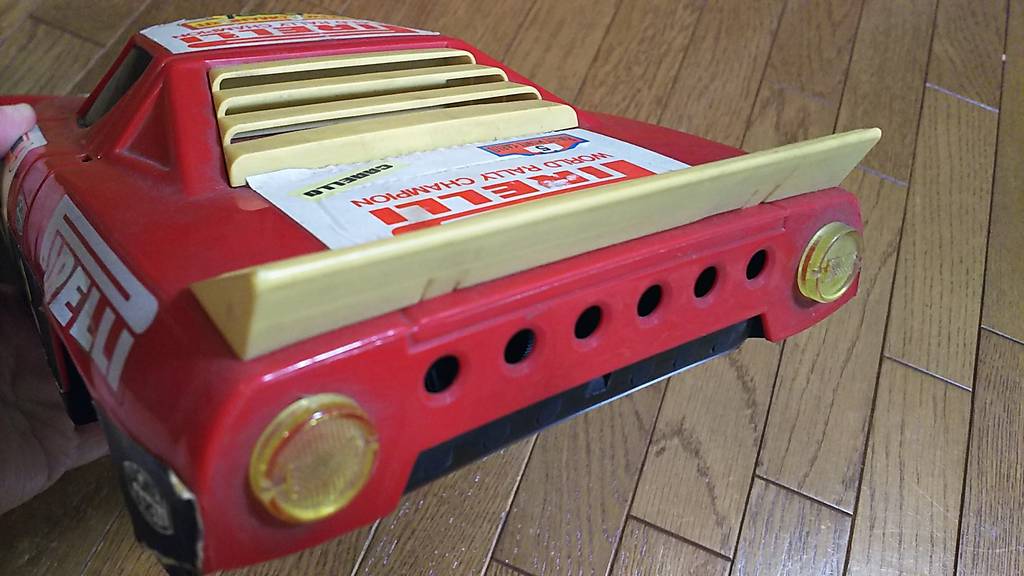

テールランプもイエロー

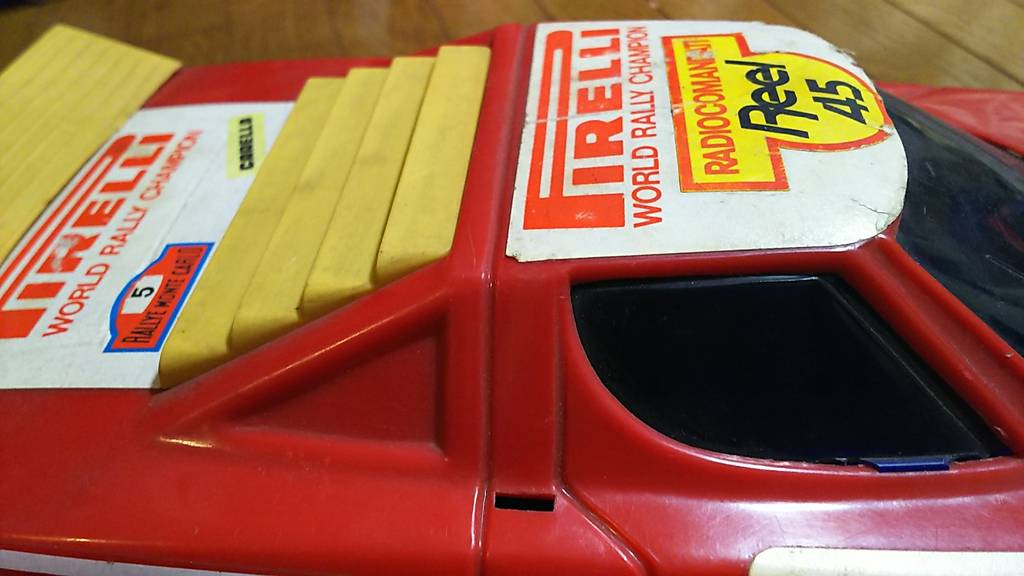

ルーフにラジコンと表記
四角い穴は有線リモコン用？

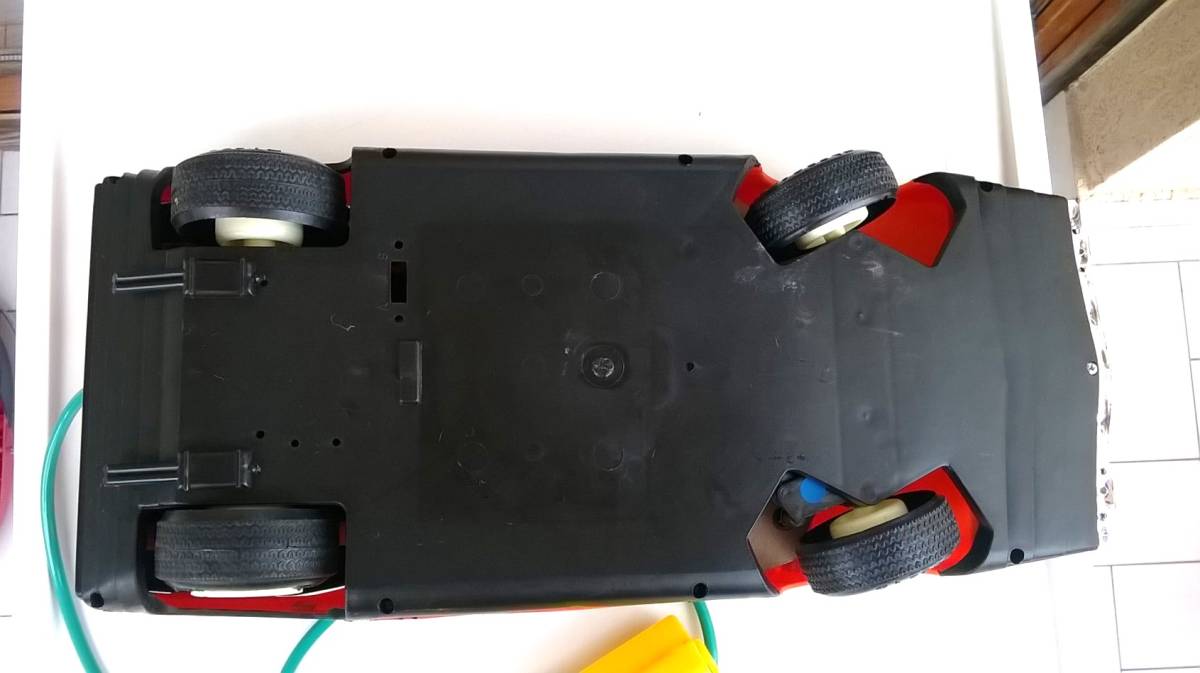

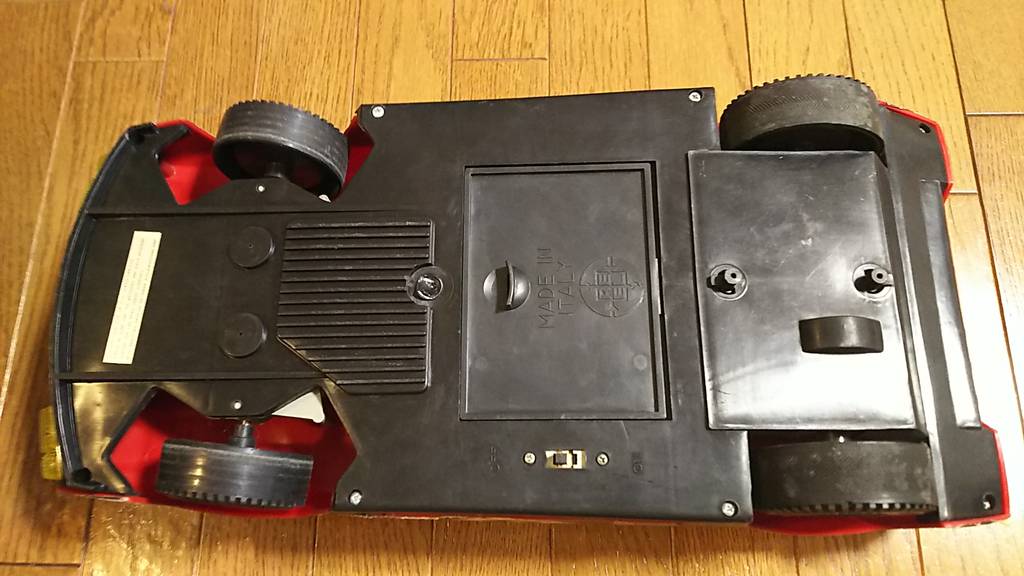

シャーシ裏はこんな感じ

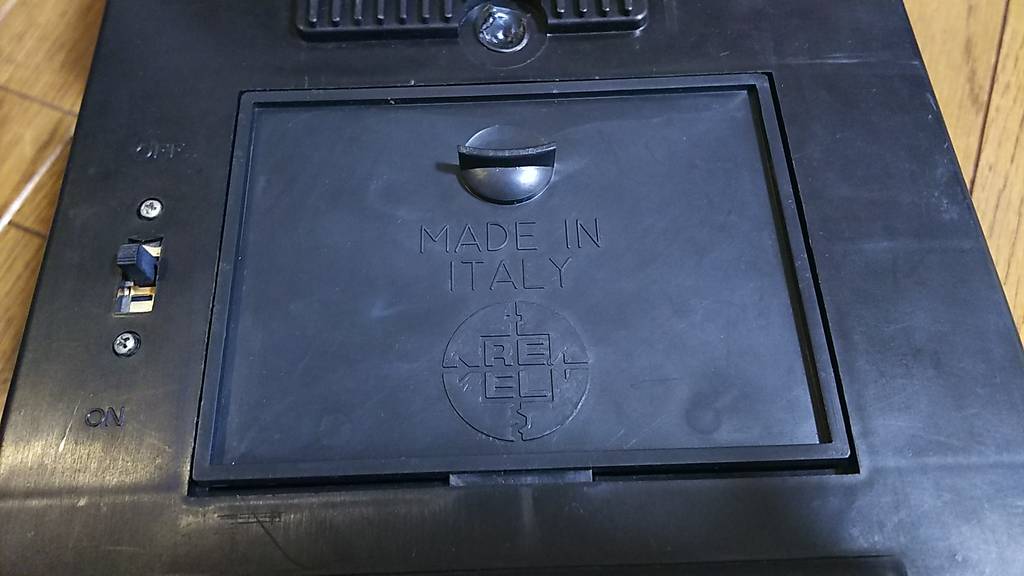

電池カバーにRE-ELの刻印

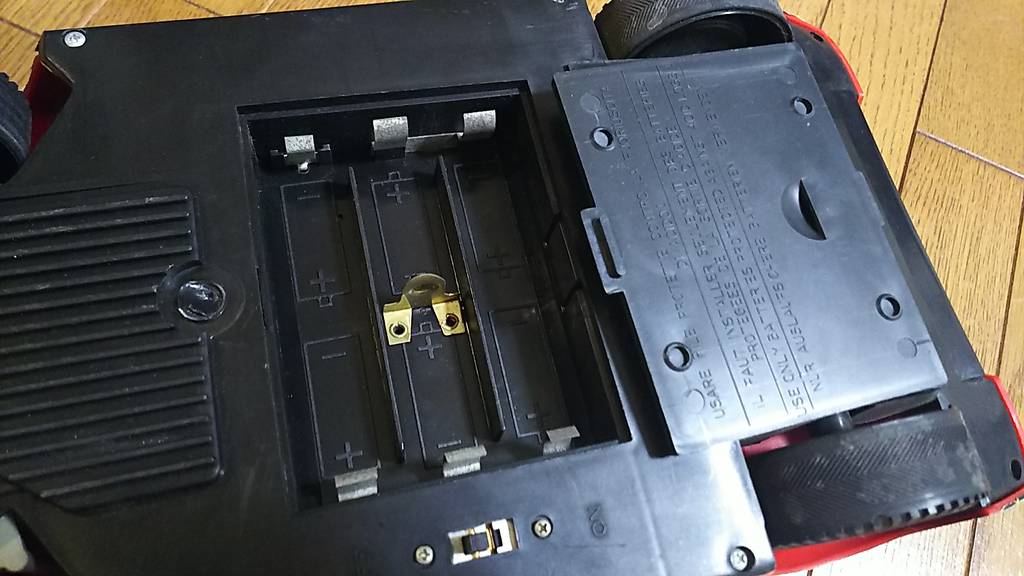

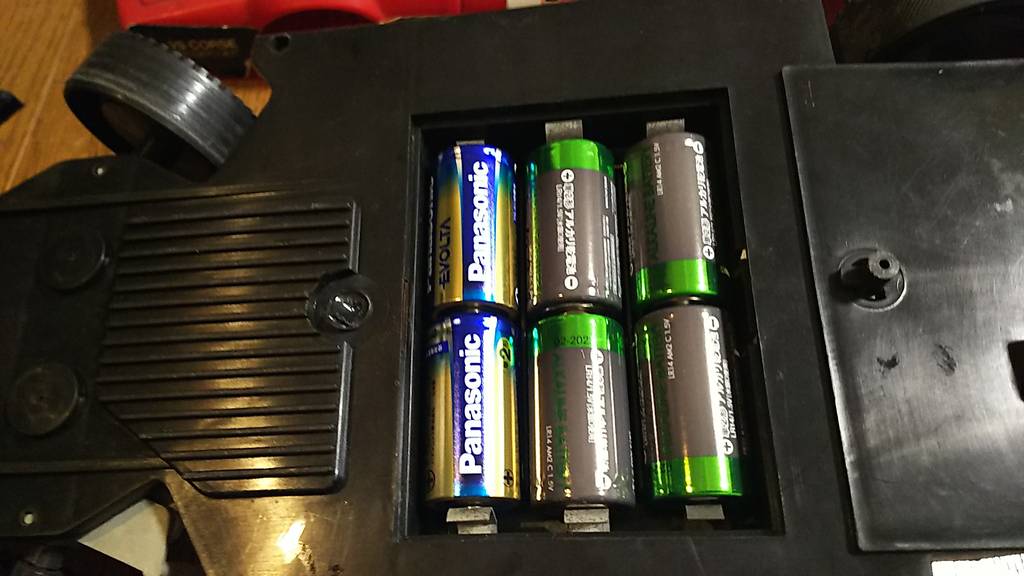

車体電源は単2乾電池6本
現代のアルカリ電池でもOK
前輪はプラスチックタイヤ

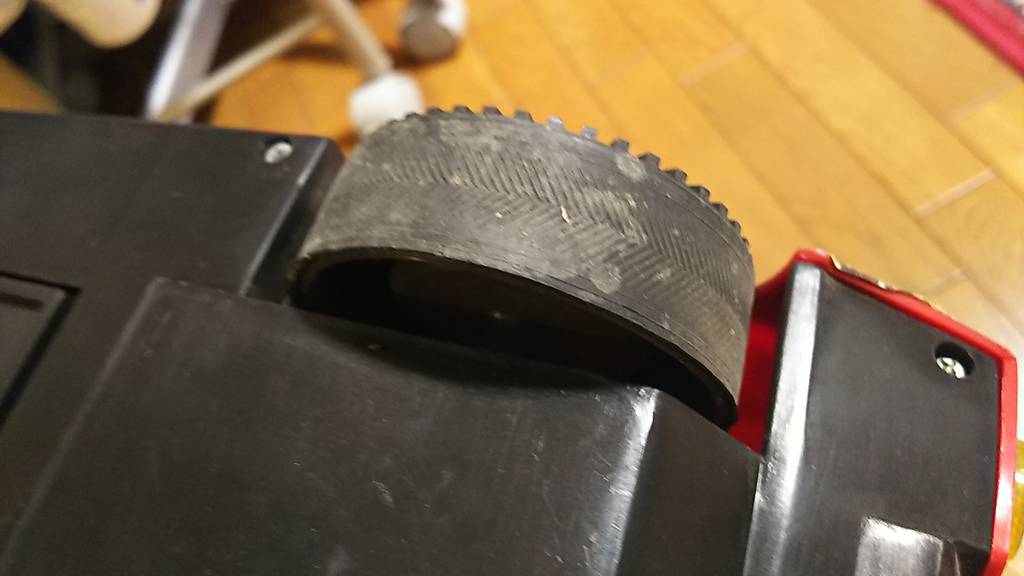

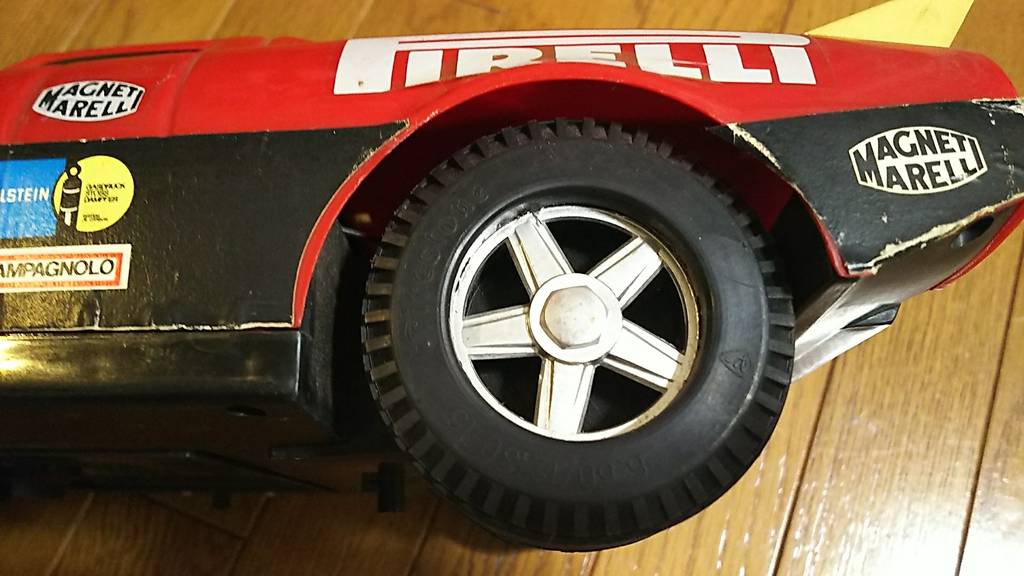

後輪はゴムシートが巻いてある
ホイールはメッキされている
四連フォグランプが欠品…
ルーフスポイラーも欠品…

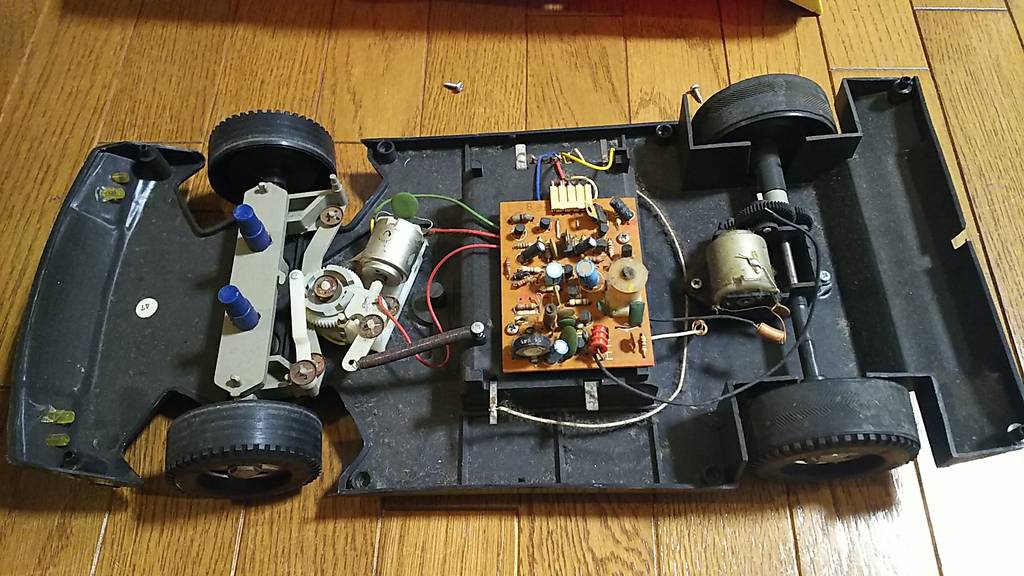

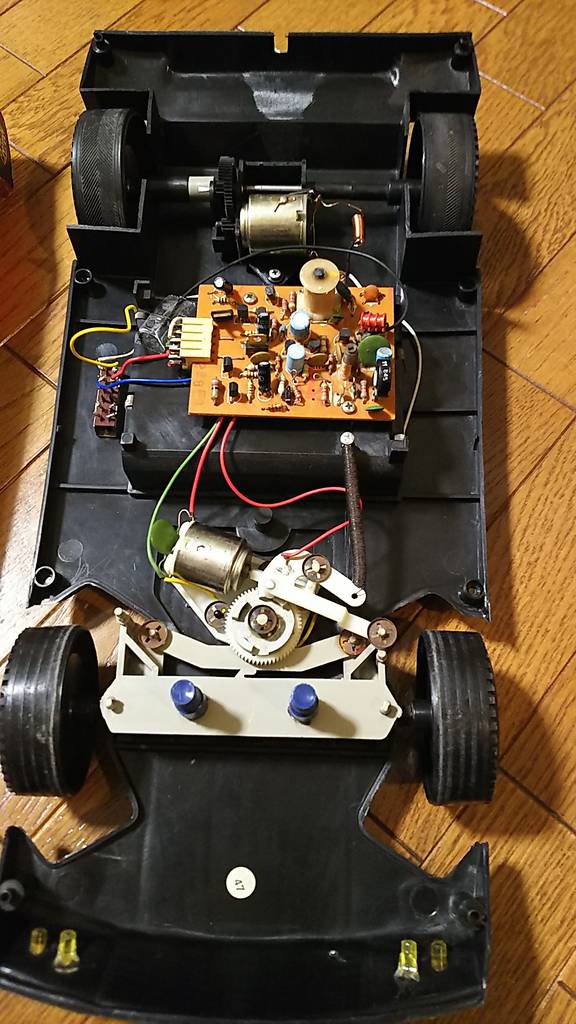

内部構造を確認してみた…
軽くてしなるプラスチックボディ
シャーシも軟らかくしなる素材

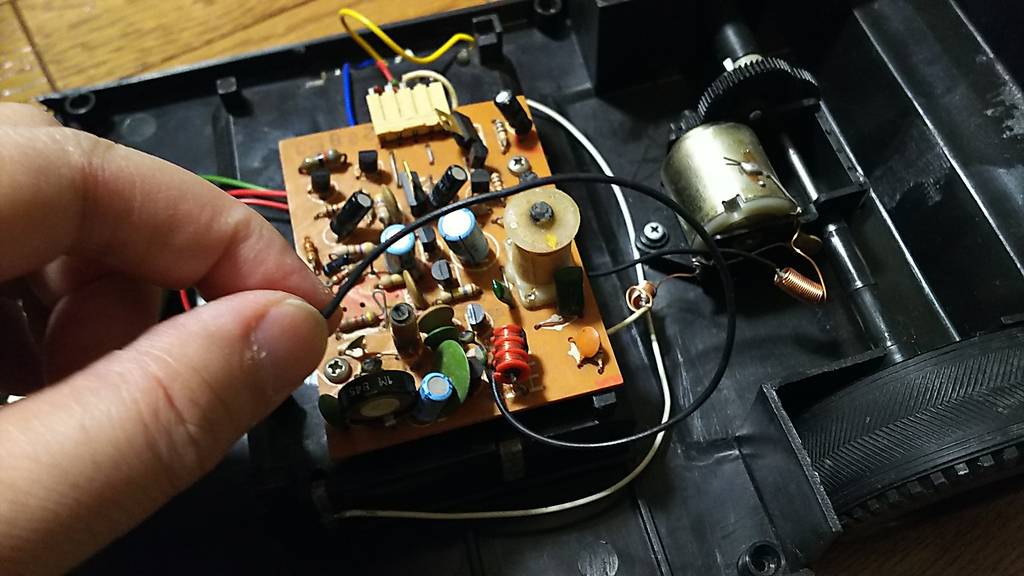

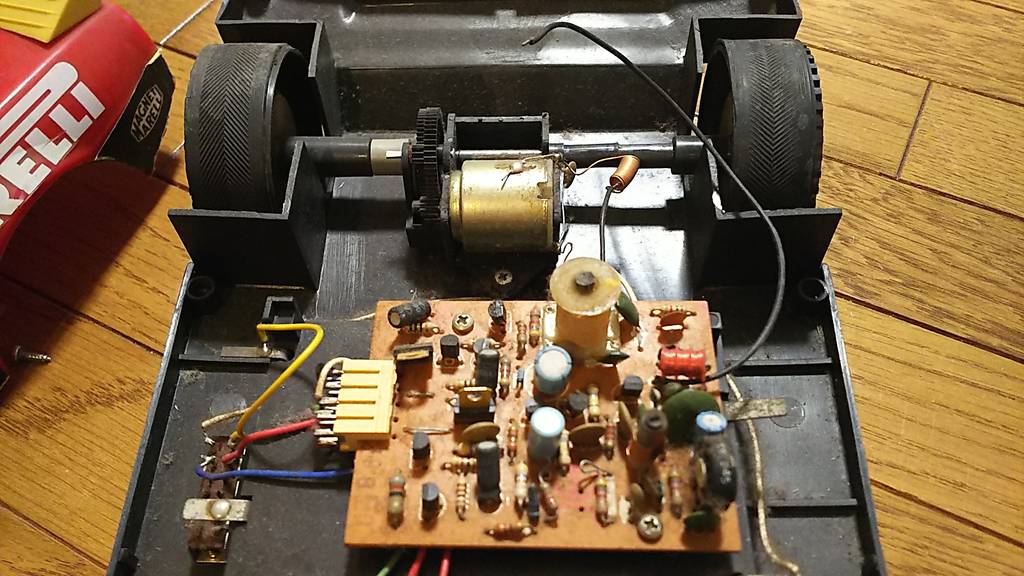

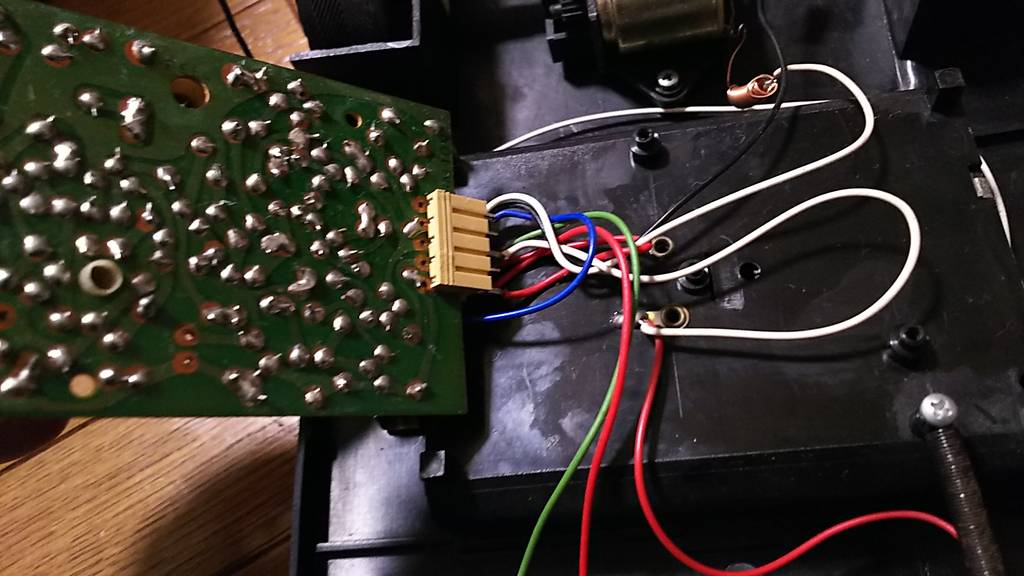

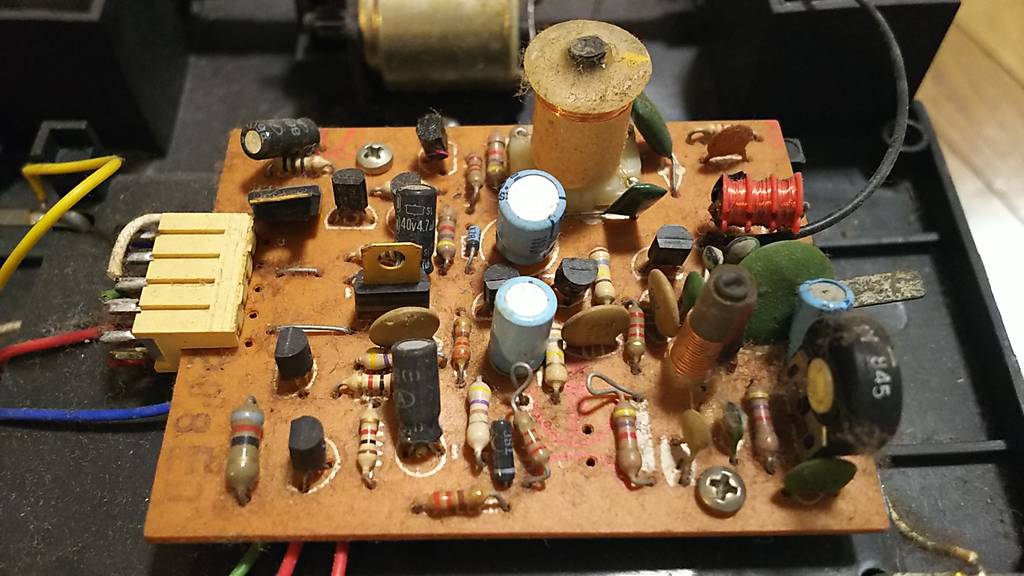

トイラジらしい基盤が見られた
基盤には可変抵抗も見られる

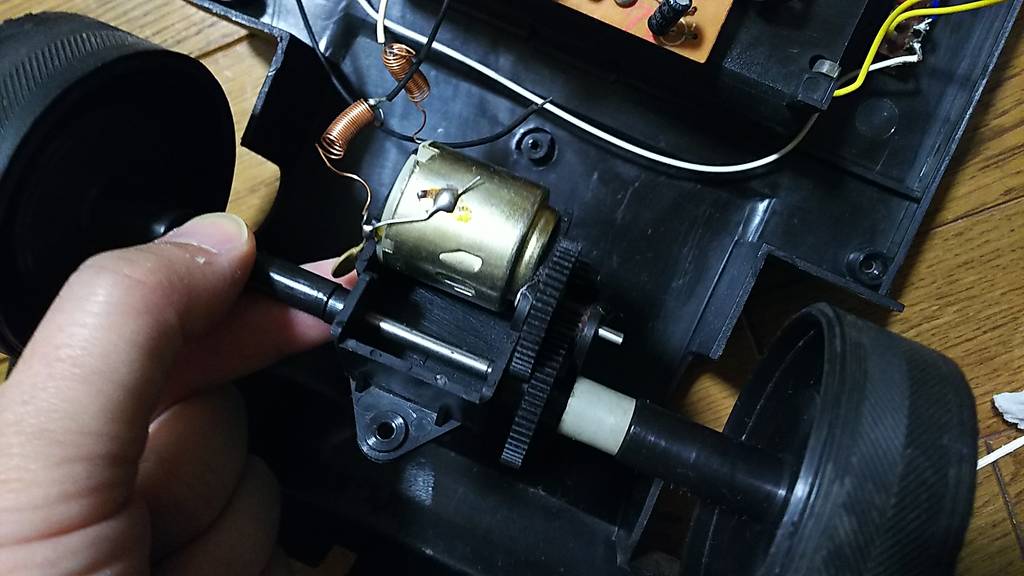

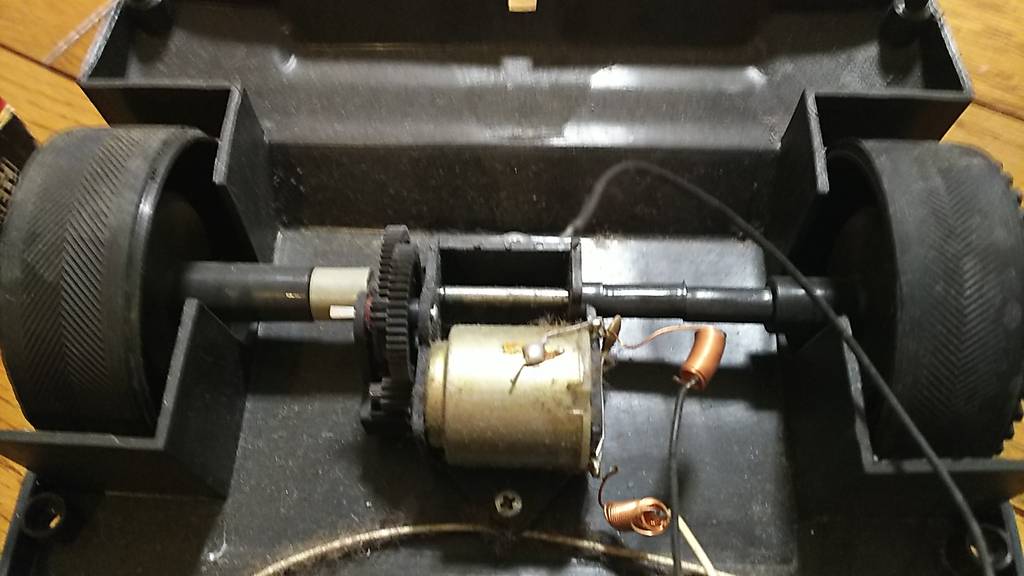

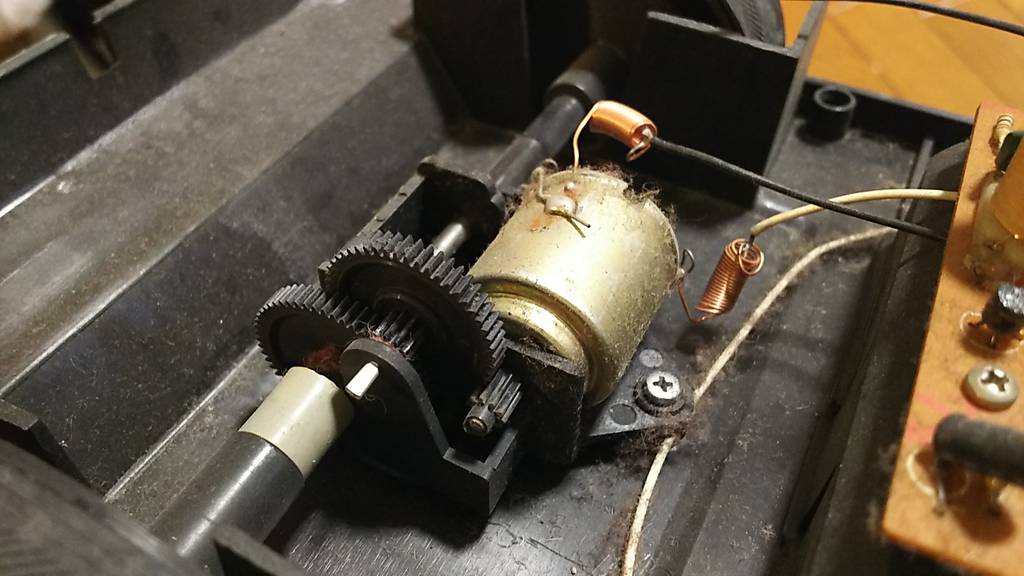

リアモーターは280サイズ
ピニオンギアは10Tだった

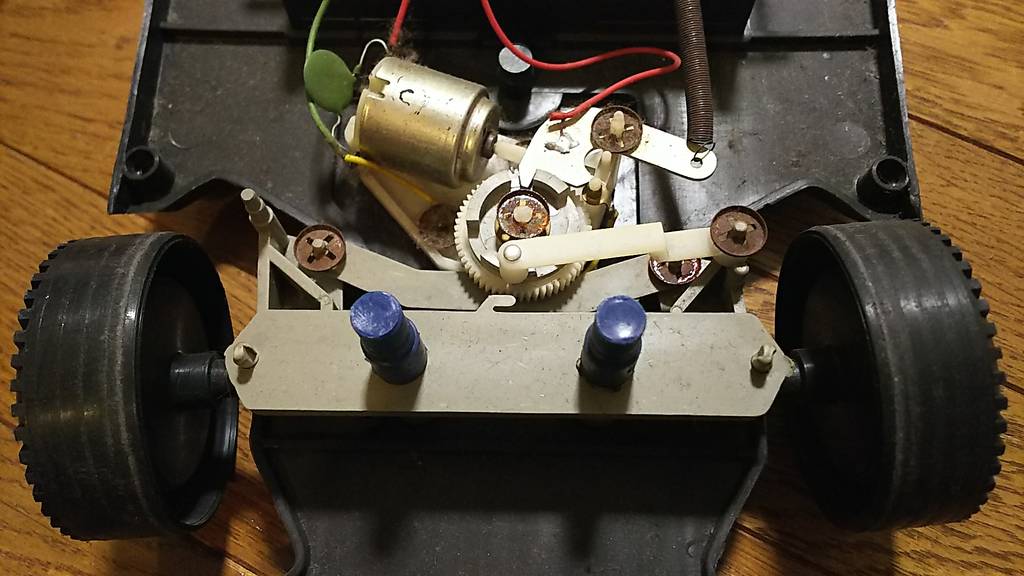

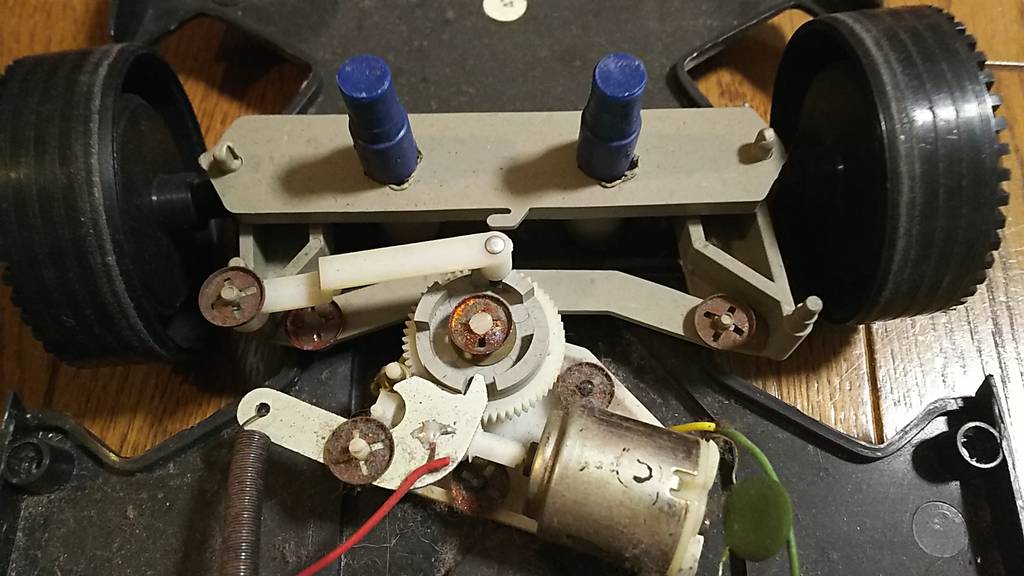

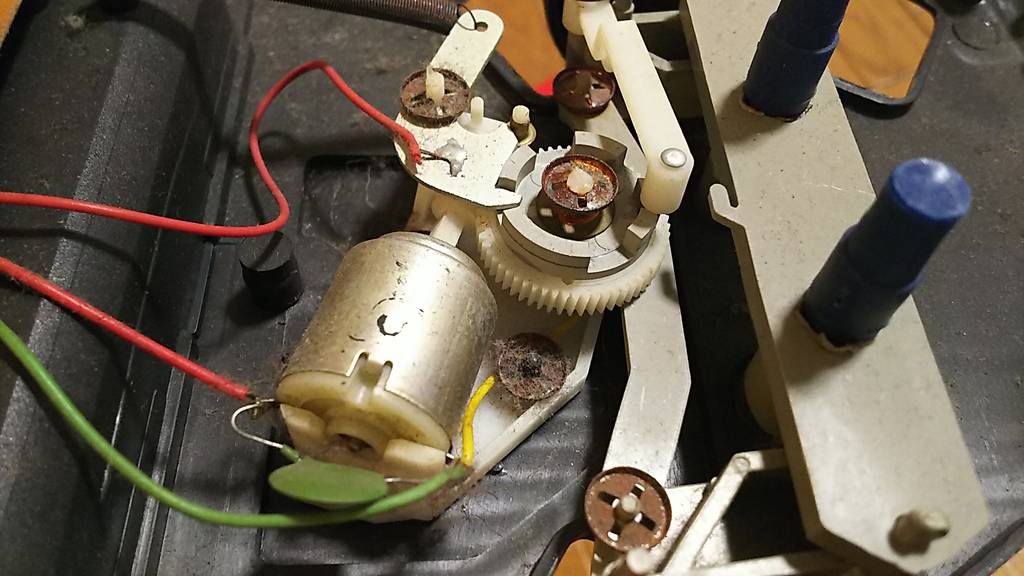

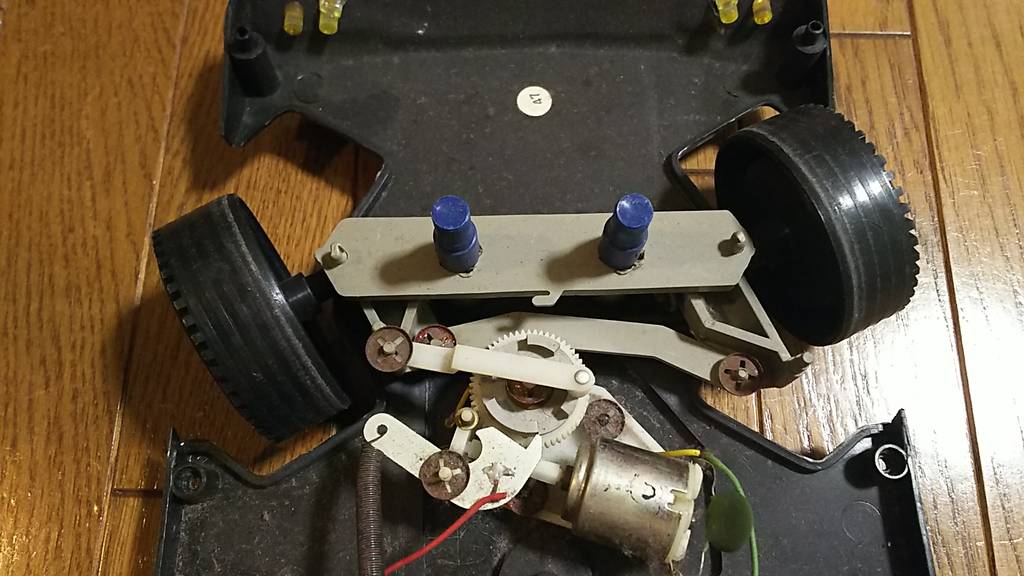

ステアリングモーターは260型

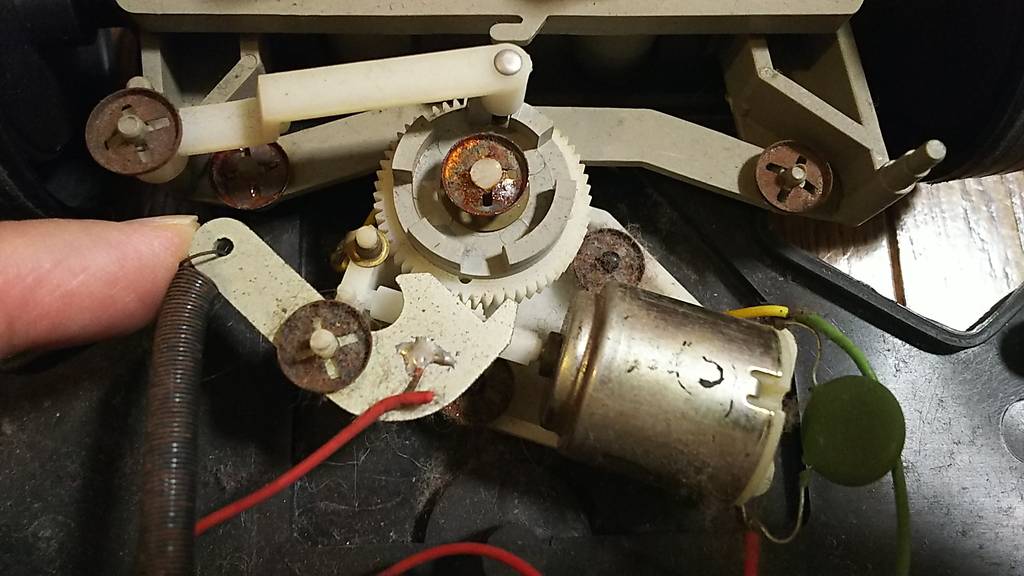

モーターにウォームギアが付いていて、
円形のギアを回していた
配線付のストッパーの様な物
切れ角は結構ありそうだ
基盤にアンテナ＝無線ラジコン
アンテナ線はボディにテープ固定

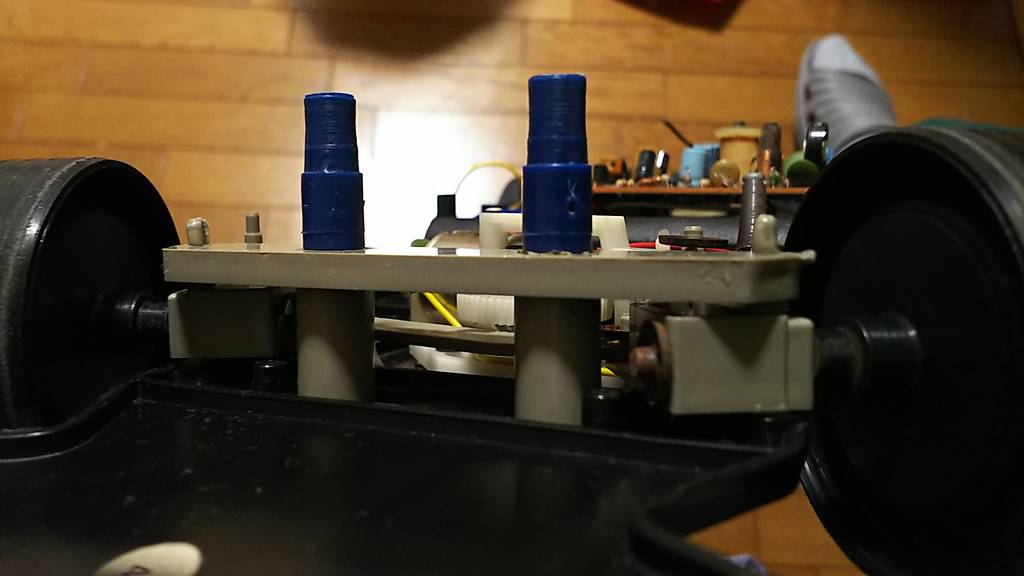

ステアリングにサスの余地有
リアタイヤはシーソーする
リアモーターを外して清掃
基盤も外して清掃した

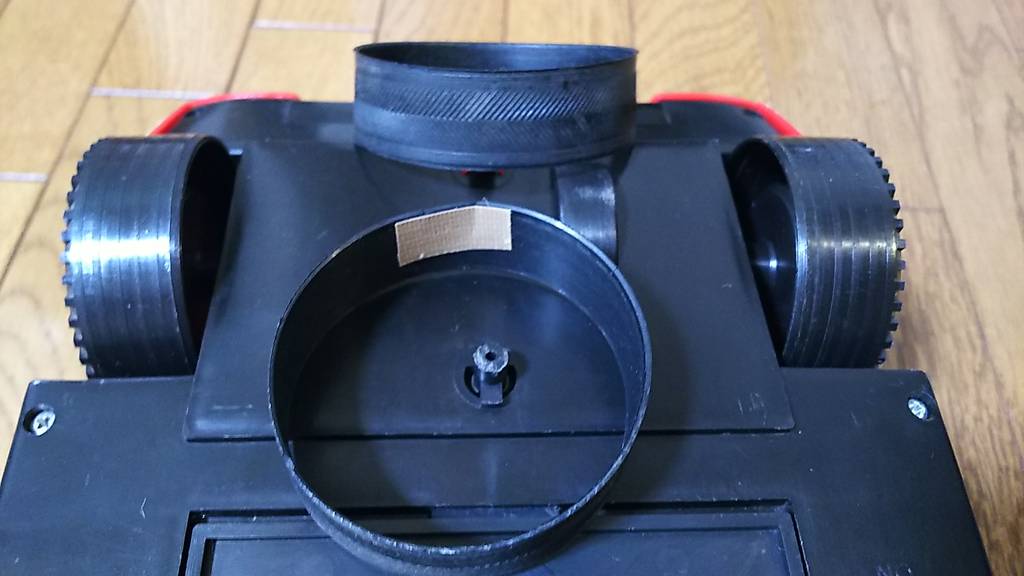

タイヤのゴムシートも清掃
内部のホコリを全て除去
全ての清掃が完了した…
とりあえずこのまま保管か

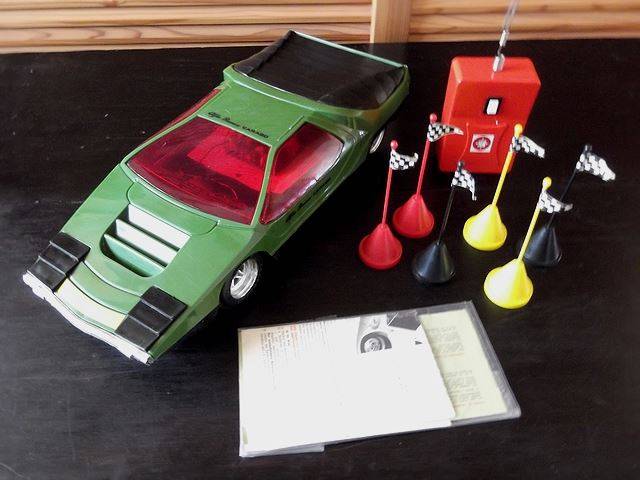

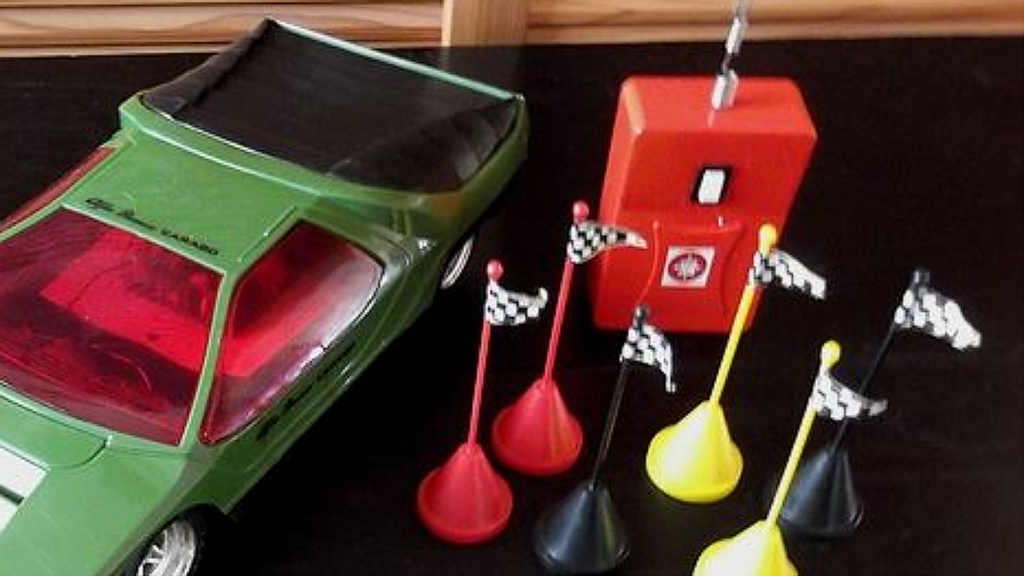

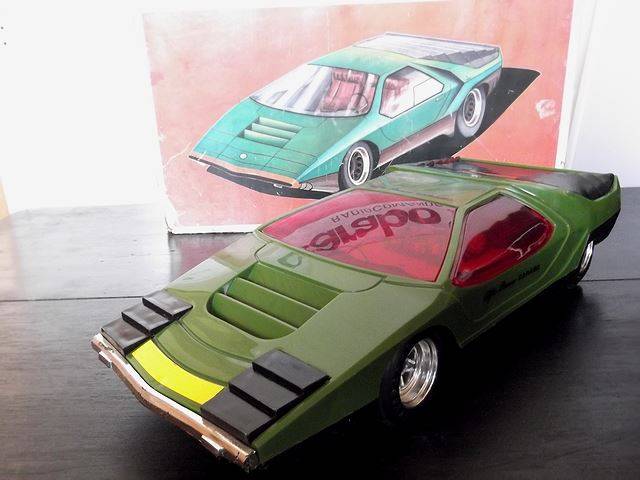

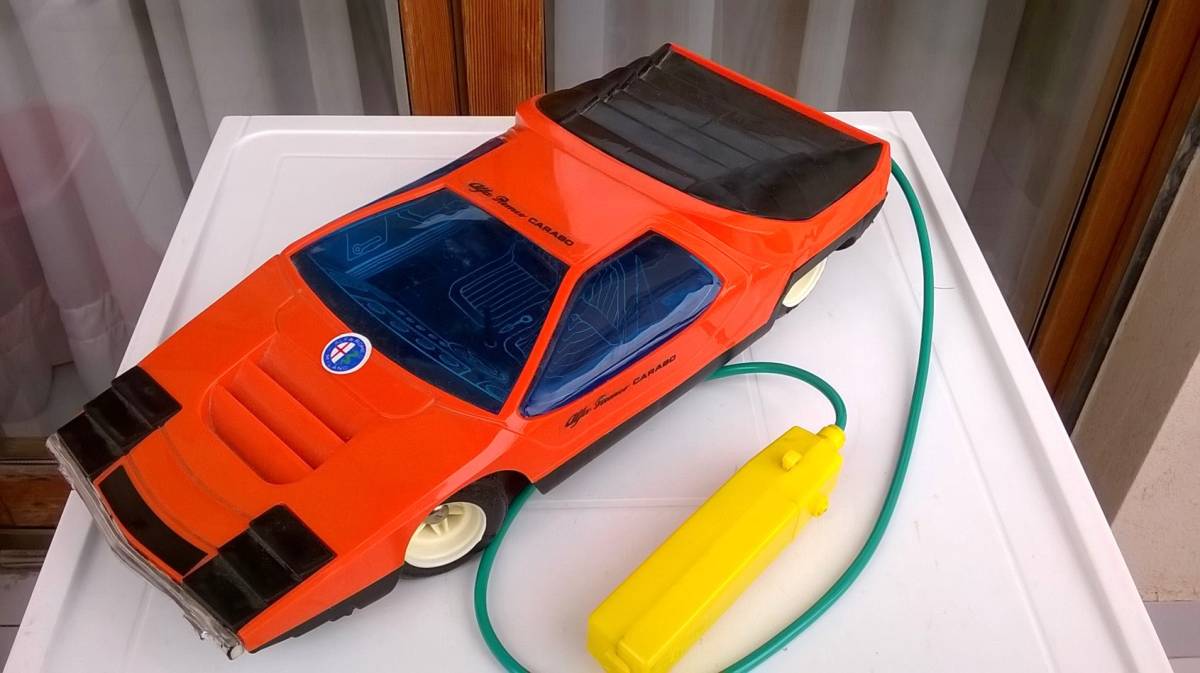

こちらは有線リモコンのカラボ
カラボには無線ラジコンも有る
有線リモコンのシャーシ裏側
元箱に時代を感じる…
レトロな無線ラジコン送信機
